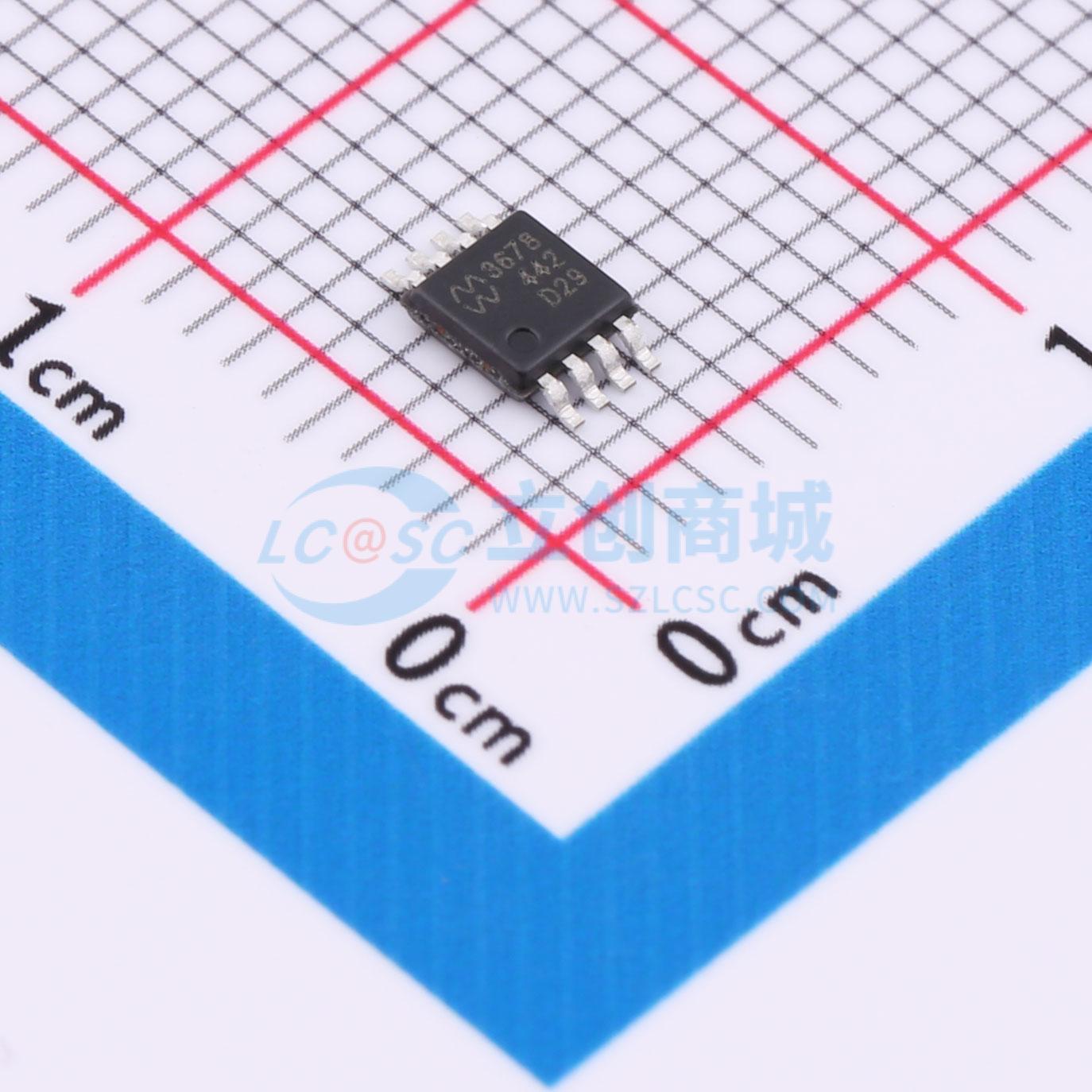

温馨提醒：图片仅供参考，商品以实物为准

ZJA3678AUABR

低功耗、宽输入范围0.5/2倍增益差动放大器增益:0.5/2 通道数:1 最大失调电压:150µV 最大增益误差:60ppm 最低CMRR:98dB 带宽:800kHz 噪声密度:45nV/√Hz 供电电压:2.7至36V 供电电流:330µA/ch 供电电压:±1.35至±18V 温度范围:-40°C至125°C

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ZJA3678、ZJA3679 是通用、0.5/2 倍增益差动放大器，非常适合于对功耗及性能有高要求的应用。它具备优于 98 dB 的共模抑制比 (CMRR)和 800 kHz 的带宽但供电电流仅需 330 μA。在 0.5 倍增益工作条件下，ZJA3678 的共模电压输入范围延展到 3 倍于其供电电压，使其特别适合于低供电电压情况下的高压信号调理。
品牌名称: 治精微
商品型号: ZJA3678AUABR
商品编号: C22374136
商品封装: MSOP-8
包装方式: 编带
商品毛重: 0.085克(g)

商品参数

	属性	参数值
	商品目录	差分运放
	放大器数	单路
	共模抑制比(CMRR)	98dB
	输入偏置电流(Ib)	-
	输入失调电压(Vos)	75uV
	增益带宽积(GBP)	800kHz
	压摆率(SR)	1.1V/us
	最大电源宽度(Vdd-Vss)	36V
	噪声密度(eN)	45nV/√Hz@1kHz

	属性	参数值
	轨到轨	轨到轨输出
	输出电流	28mA
	输入失调电压温漂(Vos TC)	1uV/℃
	静态电流(Iq)	330uA
	工作温度	-40℃~+125℃
	单电源	2.7V~36V
	双电源(Vee ~ Vcc)	1.35V~18V；-18V~-1.35V
	稳定时间	14us

商品特性

高可靠性：输入保护至 ± 65 V (掉电及上电状态)
过温自保护功能
CMRR：98 dB (最小值，25 °C，G = 0.5)
CMRR 温漂：0.5 ppm/°C (最大值，G = 0.5)
高精度：失调电压：75 μV (最大值，25 °C，G = 0.5，B 等级)
失调电压漂移：1 μV/°C (最大值，-40°C ~ 85°C，G = 0.5，B 等级)
增益误差：60 ppm (最大值，25 °C，G = 0.5)
增益温漂：1.2 ppm/°C (最大值，G = 0.5)
宽输入范围：电源轨的 2 倍 (G = 0.5)
带宽：800 kHz (G = 0.5)
供电电流：每路 330 μA
单/双电源供电：2.7 V 至 36 V
额定工作温度范围：-40 °C 至 +125 °C

应用领域

锂电池化成、分容
通信系统
工业控制
精密数据采集
仪器仪表
传感器信号调理
