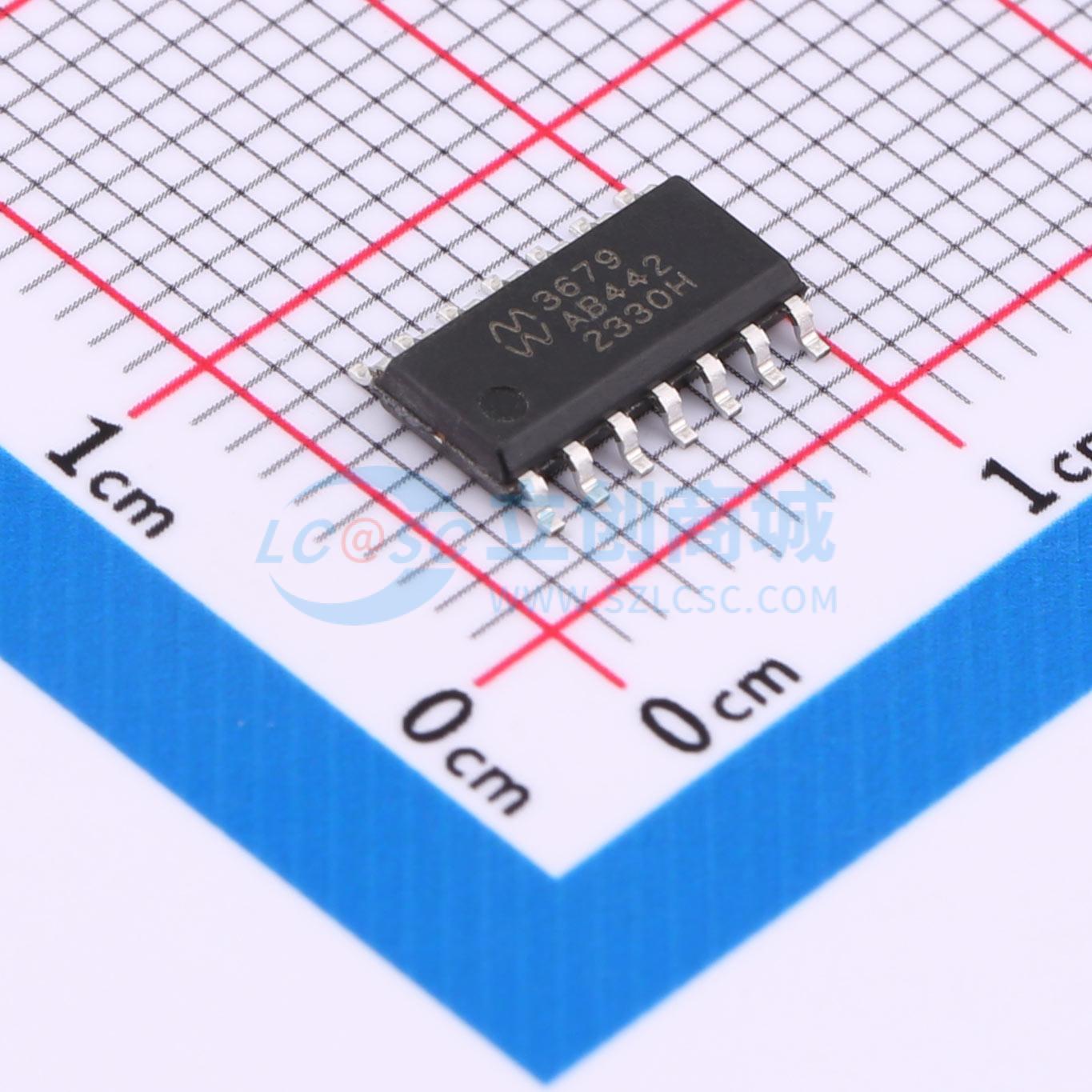

ZJA3679BSDBT
低功耗、宽输入范围0.5/2倍增益差动放大器 增益:0.5/2 通道数:2 最大失调电压:75µV 最大增益误差:60ppm 最低CMRR:98dB 带宽:800kHz 噪声密度:45nV/√Hz 供电电压:2.7至36V 供电电流:330µA/ch 供电电压:±1.35至±18V 温度范围:-40°C至125°C
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ZJA3678、ZJA3679 是通用、0.5/2 倍增益差动放大器，非常适合于对功耗及性能有高要求的应用。它具备优于 98 dB 的共模抑制比 (CMRR) 和 800 kHz 的带宽但供电电流仅需 330 μA。在 0.5 倍增益工作条件下，ZJA3678 的共模电压输入范围延展到 3 倍于其供电电压，使其特别适合于低供电电压情况下的高压信号调理。
- 品牌名称
- 治精微
- 商品型号
- ZJA3679BSDBT
- 商品编号
- C22374137
- 商品封装
- SOIC-14
- 包装方式
- 管装
- 商品毛重
- 0.46克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 差分运放 | |
| 放大器数 | 双路 | |
| 共模抑制比(CMRR) | 104dB | |
| 输入偏置电流(Ib) | - | |
| 输入失调电压(Vos) | 150uV | |
| 增益带宽积(GBP) | 400kHz | |
| 压摆率(SR) | 1.1V/us | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 噪声密度(eN) | 90nV/√Hz@1kHz |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 28mA | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 静态电流(Iq) | 330uA | |
| 工作温度 | -40℃~+125℃ | |
| 输出类型 | 差分 | |
| 单电源 | 2.7V~36V | |
| 双电源(Vee ~ Vcc) | 1.35V~18V；-18V~-1.35V | |
| 稳定时间 | 17.5us |
商品特性
- 高可靠性：输入保护至 ± 65 V (掉电及上电状态)
- 过温自保护功能
- CMRR：98 dB (最小值，25 °C，G = 0.5)
- CMRR 温漂：0.5 ppm/°C (最大值，G = 0.5)
- 高精度：失调电压：75 μV (最大值，25 °C，G = 0.5，B 等级)
- 失调电压漂移：1 μV/°C (最大值，-40°C ~ 85°C，G = 0.5，B 等级)
- 增益误差：60 ppm (最大值，25 °C，G = 0.5)
- 增益温漂：1.2 ppm/°C (最大值，G = 0.5)
- 宽输入范围：电源轨的 2 倍 (G = 0.5)
- 带宽：800 kHz (G = 0.5)
- 供电电流：每路 330 μA
- 单/双电源供电：2.7 V 至 36 V
- 额定工作温度范围：-40 °C 至 + 125 °C
应用领域
- 锂电池化成、分容
- 通信系统
- 工业控制
- 精密数据采集
- 仪器仪表
- 传感器信号调理
