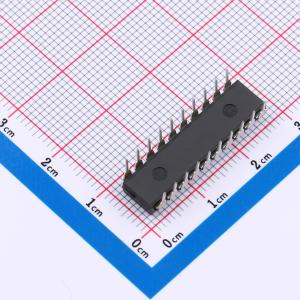

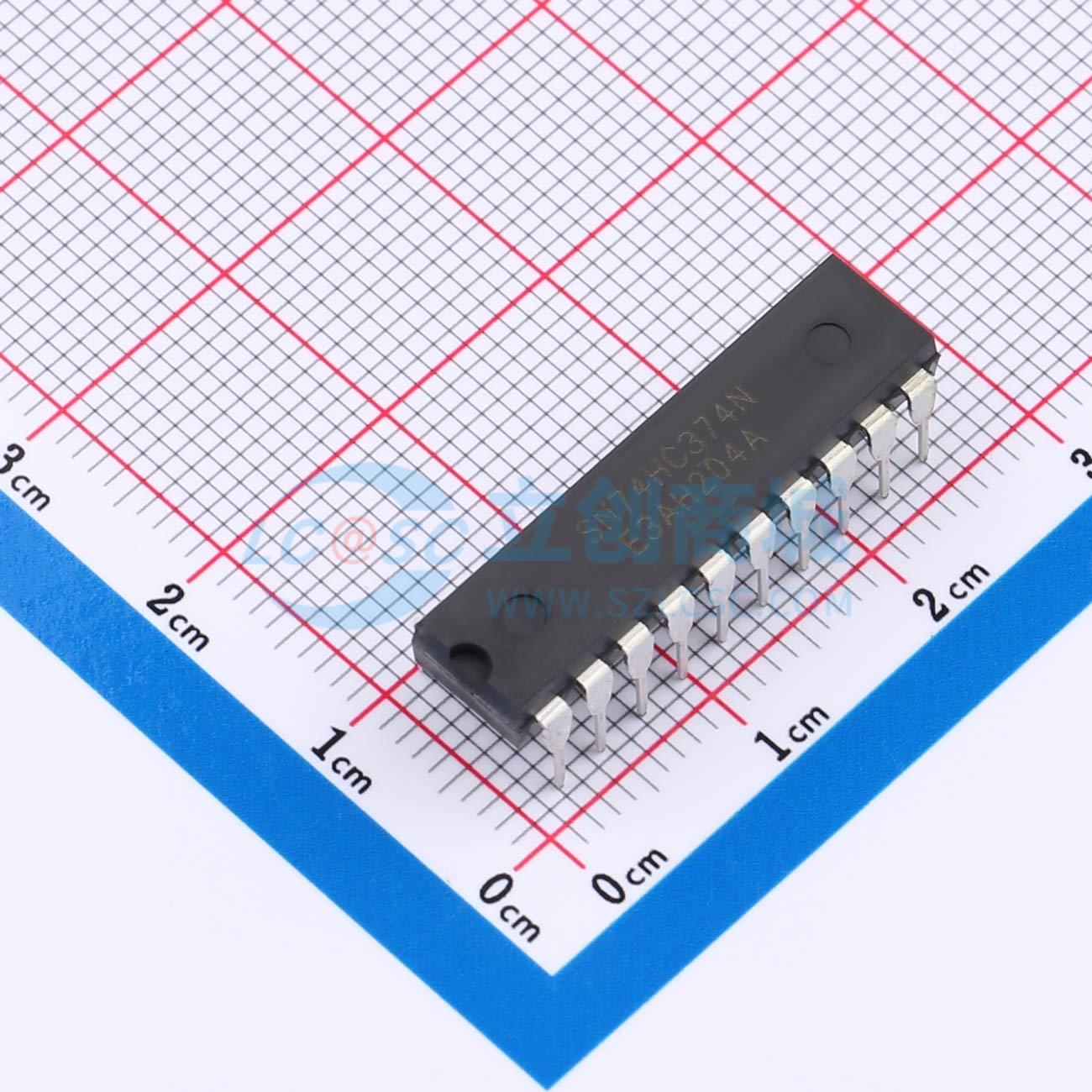

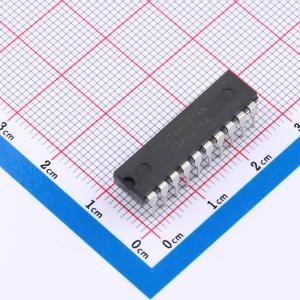

SN74HC374N(LX)

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SN74HC374是一个带三态输出的8位上升沿触发D型触发器。该器件具有一个时钟(CP)和输出使能(OE)输入。触发器将存储满足建立和保持时间要求的各个D输入的状态。OE上的高电平使输出呈现高阻态。OE输入的变化不会影响触发器的状态。输入内置钳位二极管。这样就可以使用限流电阻将输入接口连接到超过Vcc的电压。
品牌名称: LX(灵星芯微)
商品型号: SN74HC374N(LX)
商品编号: C22374063
商品封装: DIP-20
包装方式: 管装
商品毛重: 2.289722克(g)

商品参数

商品概述

SN74HC/HCT374是一个带三态输出的8位上升沿触发D型触发器。该器件具有一个时钟（CP）和输出使能（OE）输入。触发器将存储满足建立和保持时间要求的各个D输入的状态。OE上的高电平使输出呈现高阻态。OE输入的变化不会影响触发器的状态。输入内置钳位二极管。这样就可以使用限流电阻将输入接口连接到超过VCC的电压。 SN74HCT374的特点是降低了输入阈值电平，从而可以与TTL逻辑电平接口。

商品特性

输入电平：SN74HC374：CMOS电平，SN74HCT374：TTL电平，8位总线接口
同相三态输出
8位上升沿触发寄存器
公共三态使能输入
独立寄存器和三态缓冲器
工作环境温度范围： -40°C ~ +125°C
封装形式：DIP20/SOP20/TSSOP20/SOP(M)20

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(18个/管，最小起订量 6 个)

个

起订量：6 个18个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	触发器
	类型	D-型
	触发沿	上升沿
	工作电压	2V~6V
	时钟频率(fc)	83MHz
	功能	使能
	元件数	1
	每个元件位数	8
	输出类型	三态

	属性	参数值
	传播延迟(tpd)	15ns@5V,15pF
	系列	74HC系列
	灌电流(IOL)	7.8mA
	拉电流(IOH)	7.8mA
	静态电流(Iq)	8uA
	输入电容	3.5pF
	工作温度	-40℃~+125℃
	建立时间	5ns
	保持时间	-2ns
