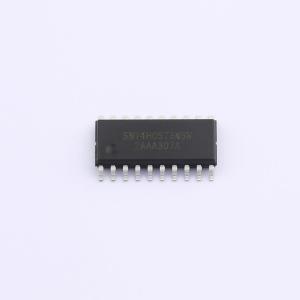

温馨提醒：图片仅供参考，商品以实物为准

SN74HC573NSR(LX)

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SN74HC573是一个带三态输出的8位D型锁存器。该器件具有锁存使能(LE)和输出使能(OE)。当LE为高电平时，输入端的数据进入锁存器中。在这种情况下，锁存器是透明的，每次其相应的D输入更改时，锁存器输出都会更改。当E为低电平时，锁存器存储LE下降沿前一个建立时间的输入端信息。OE上的高电平使输出呈现高阻态。OE输入的运行不会影响锁存器的状态。输入内置钳位二极管。这样就可以使用限流电阻将输入接口连接到超过Vcc的电压。
品牌名称: LX(灵星芯微)
商品型号: SN74HC573NSR(LX)
商品编号: C22374073
商品封装: SOIC-20-208mil
包装方式: 编带
商品毛重: 0.5599克(g)

商品参数

商品概述

SN74HC/HCT573是一个带三态输出的8位D型锁存器。该器件具有锁存使能（LE）和输出使能（OE）。当LE为高电平时，输入端的数据进入锁存器中。在这种情况下，锁存器是透明的，每次其相应的D输入更改时，锁存器输出都会更改。当LE为低电平时，锁存器存储LE下降沿前一个建立时间的输入端信息。OE上的高电平使输出呈现高阻态。OE输入的运行不会影响锁存器的状态。输入内置钳位二极管。这样就可以使用限流电阻将输入接口连接到超过VCC的电压。

商品特性

输入电平：SN74HC573：CMOS电平；SN74HCT573：TTL电平
输入和输出位于封装体的相对侧，便于与微处理器连接
面向总线应用的三态同相输出
公共三态使能输入
工作环境温度范围： -40°C ~ +125°C
封装形式：DIP20/SOP20/TSSOP20/SOP(M)20

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2000个/圆盘，最小起订量 5 个)

个

起订量：5 个2000个/圆盘

总价金额：

￥ 0.00

近期成交13单

	属性	参数值
	商品目录	锁存器
	逻辑类型	D型锁存器
	输出类型	三态
	工作电压	2V~6V
	通道数	8

	属性	参数值
	拉电流(IOH)	7.8mA
	灌电流(IOL)	7.8mA
	传播延迟(tpd)	26ns
	系列	74HC
	工作温度	-40℃~+125℃
