温馨提醒：图片仅供参考，商品以实物为准

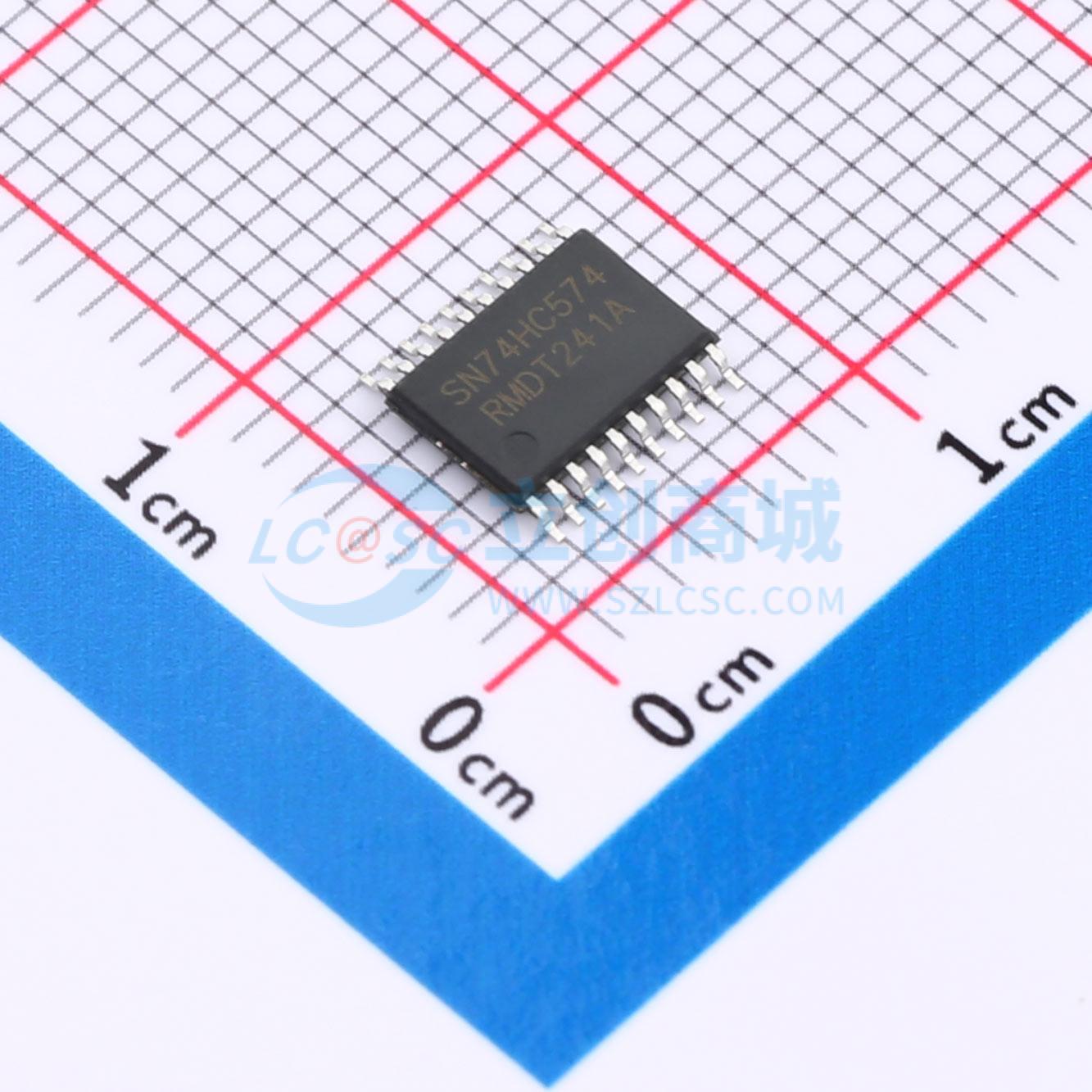

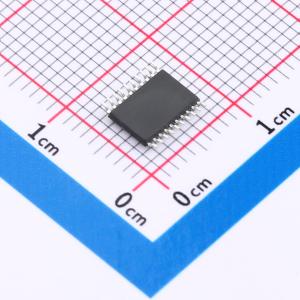

SN74HC574PW(LX)
SN74HC574PW(LX)
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SN74HC574是一个带三态输出的8位上升沿触发D型触发器。该电路具有一个时钟(CP)输入和使能(OE)输入。当OE为高时，输出呈现高阻态。OE输入的变化不会影响触发器的状态。
- 品牌名称
- LX(灵星芯微)
- 商品型号
- SN74HC574PW(LX)
- 商品编号
- C22374075
- 商品封装
- TSSOP-20
- 包装方式
- 编带
- 商品毛重
- 0.19955克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 2V~6V | |
| 时钟频率(fc) | 35MHz | |
| 功能 | 使能 | |
| 元件数 | 1 | |
| 每个元件位数 | 8 | |
| 输出类型 | 三态 | |
| 传播延迟(tpd) | 14ns@5V,15pF |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | 74HC系列 | |
| 灌电流(IOL) | 7.8mA | |
| 拉电流(IOH) | 7.8mA | |
| 静态电流(Iq) | 8uA | |
| 输入电容 | 3.5pF | |
| 工作温度 | -40℃~+125℃ | |
| 同步/异步 | 同步 | |
| 建立时间 | 12ns | |
| 保持时间 | 5ns |
商品概述
SN74HC/HCT574是一个带三态输出的8位上升沿触发D型触发器。该电路具有一个时钟（CP）输入和使能（OE）输入。当OE为高时，输出呈现高阻态。OE输入的变化不会影响触发器的状态。
商品特性
- 输入电平：SN74HC574：CMOS 电平；SN74HCT574：TTL 电平
- 三态同相输出
- 8 位上升沿触发触发器
- 工作环境温度范围：-40°C ~ +125°C
- 封装形式：DIP20/SOP20/TSSOP20/SOP(M)20
