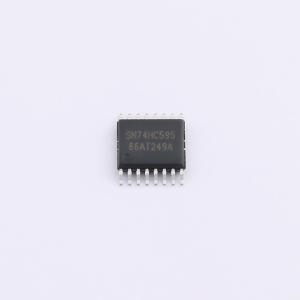

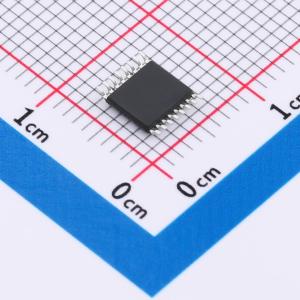

温馨提醒：图片仅供参考，商品以实物为准

SN74HC595PW(LX)

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SN74HC/HCT595是带有一个存储寄存器和三态输出的8位串入/串或并出的移位寄存器。移位寄存器和存储寄存器都有独立的时钟。该器件具有一个串行输入(DS)和一个串行输出(O7S)，以实现级联和一个异步复位MR输入。MR上的低电平将复位移位寄存器。数据在SHCP输入上升沿时发生移位。移位寄存器中的数据在STCP输入的上升沿时被传输到存储寄存器。如果两个时钟都连接在一起，则移位寄存器将始终比存储寄存器早一个时钟脉冲。每当使能输入(OE)为低电平时，存储寄存器中的数据就会出现在输出中。OE上的高电平导致输出呈现高阻态。OE输入的变化不会影响寄存器的状态。输入内置钳位二极管。这样就可以使用限流电阻将输入接口连接到超过Vcc的电压。
品牌名称: LX(灵星芯微)
商品型号: SN74HC595PW(LX)
商品编号: C22374081
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.1523克(g)

商品参数
