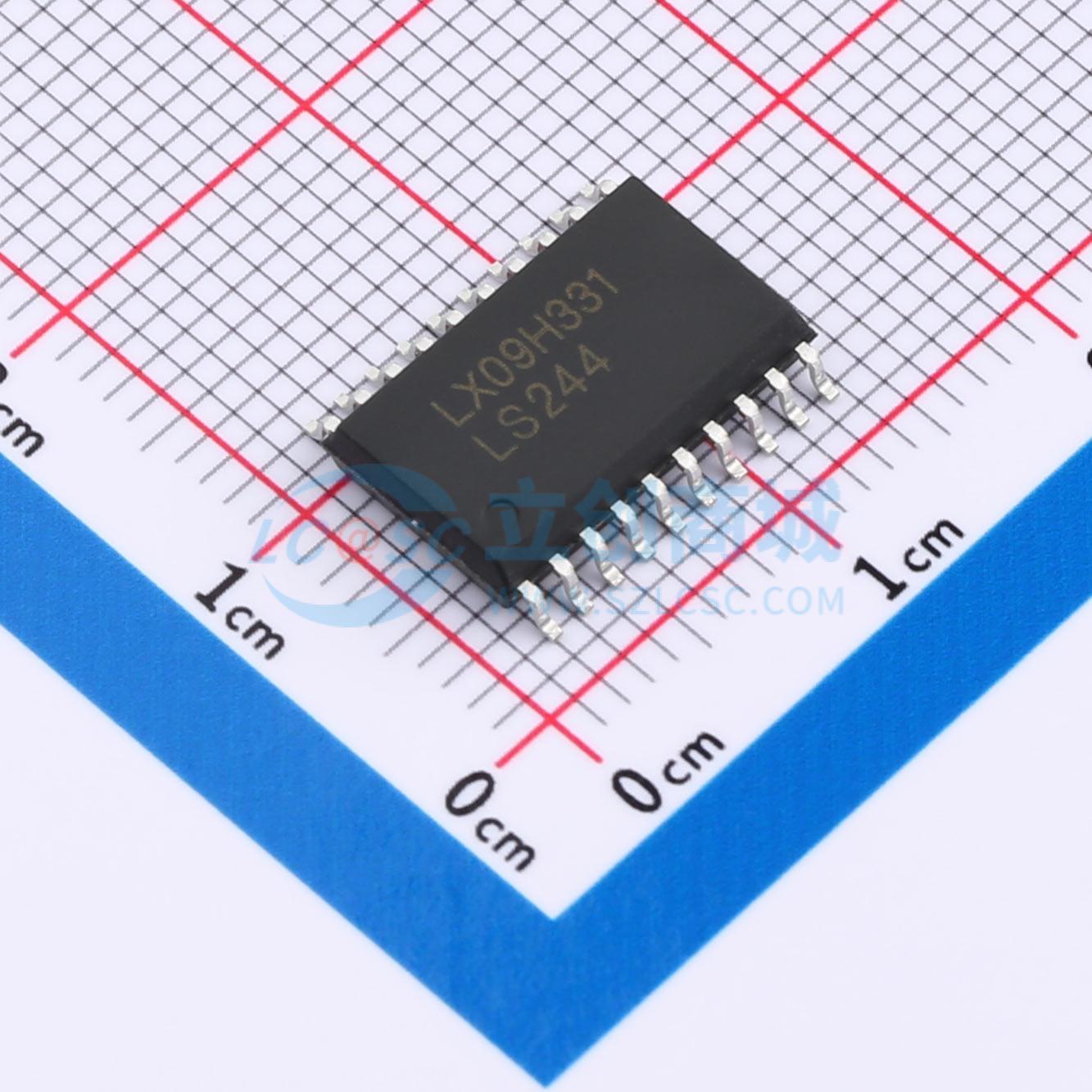

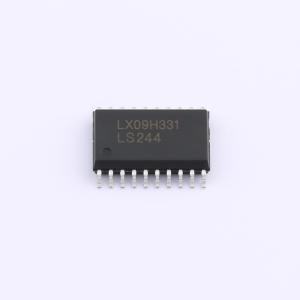

SN74LS244DWR(LX)
带三态控制的8路缓冲器/线驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SN74LS244是一个带三态输出的8位缓冲器/线驱动器。该器件可用作两个4位缓冲器或一个8位缓冲器。它具有两个输出使能输入(10E和2OE)，每个控制三态输出中的四个。nOE上的高电平会导致输出呈现高阻态。输入内置钳位二极管。这样就可以使用限流电阻将输入接口连接到超过Vcc的电压。
- 品牌名称
- LX(灵星芯微)
- 商品型号
- SN74LS244DWR(LX)
- 商品编号
- C22374097
- 商品封装
- SOP-20-300mil
- 包装方式
- 编带
- 商品毛重
- 0.771克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输出类型 | 三态 | |
| 工作电压 | 2V~6V | |
| 元件数 | 2 | |
| 每个元件位数 | 4 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 7.8mA | |
| 拉电流(IOH) | 7.8mA | |
| 系列 | 74LS | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 8uA | |
| 传播延迟(tpd) | 11ns@4.5V,15pF |
