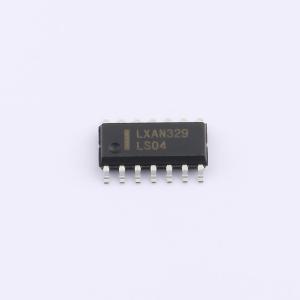

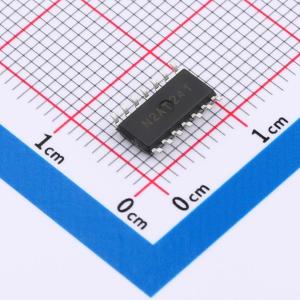

SN74LS04DR(LX)
SN74LS04DR(LX)
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SN74LS04是6路反相器。输入内置钳位二极管，这样就可以使用限流电阻将输入接口连接到超过Vcc的电压。
- 品牌名称
- LX(灵星芯微)
- 商品型号
- SN74LS04DR(LX)
- 商品编号
- C22374092
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.25584克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 2uA | |
| 通道数 | 6 | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA | |
| 输入高电平(VIH) | 1.5V~4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 500mV~1.8V | |
| 输出高电平(VOH) | 1.9V~5.9V | |
| 低电平范围(VOL) | 100mV~260mV | |
| 传播延迟(tpd) | 14ns@6V | |
| 系列 | 74LS系列 | |
| 工作温度 | -40℃~+125℃ |
