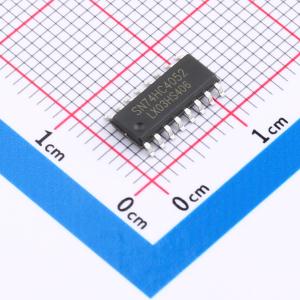

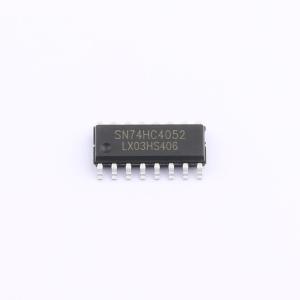

SN74HC4052D(LX)

双路4通道模拟多路复用器/解复用器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SN74HC4052是4:1 差分单通道模拟多路复用器
品牌名称: LX(灵星芯微)
商品型号: SN74HC4052D(LX)
商品编号: C22374065
商品封装: SOP-16
包装方式: 编带
商品毛重: 0.24835克(g)

商品参数

商品概述

SN74HC/HCT4052是一款双单刀四掷模拟开关（2×SP4T），适用于模拟或数字4:1多路复用/解复用应用。每个开关具有四个独立的输入/输出端（nY0、nY1、nY2和nY3）和一个公共输入/输出端（nZ）。两个开关共用一个数字使能输入端（E）和两个数字选择输入端（S0和S1）。当E为高电平时，开关关闭。输入端包含钳位二极管，这使得可以使用限流电阻将输入端连接到超过VCC的电压。

商品特性

宽模拟输入电压范围：-5 V至+5 V
低导通电阻：- 在VCC - VEE = 4.5 V时为80 Ω（典型值）；- 在ΔVCC - VEE = 6.0 V时为70 Ω（典型值）；- 在VCC - VEE = 9.0 V时为60 Ω（典型值）
逻辑电平转换：使5 V逻辑能够与±5 V模拟信号通信
内置典型的“先断后通”功能
输入电平：– 74HC4052：CMOS电平；– 74HCT4052：TTL电平
工作温度范围：-40 ℃至+105 ℃
封装信息：DIP16/SOP16/SSOP16/TSSOP16

应用领域

模拟多路复用和解复用
数字多路复用和解复用
信号选通

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 5 个)

个

起订量：5 个4000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	4:1
	通道数	-
	工作电压	3V~9V
	导通时间(ton)	38ns
	导通电阻(Ron)	80Ω

	属性	参数值
	关闭时间(toff)	27ns
	工作温度	-40℃~+105℃
	导通电容(Con)	5pF
	带宽	170MHz
	传播延迟(tpd)	5ns
