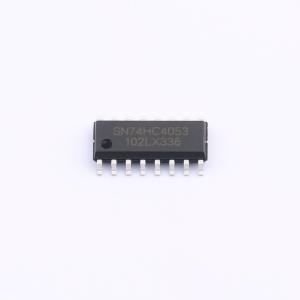

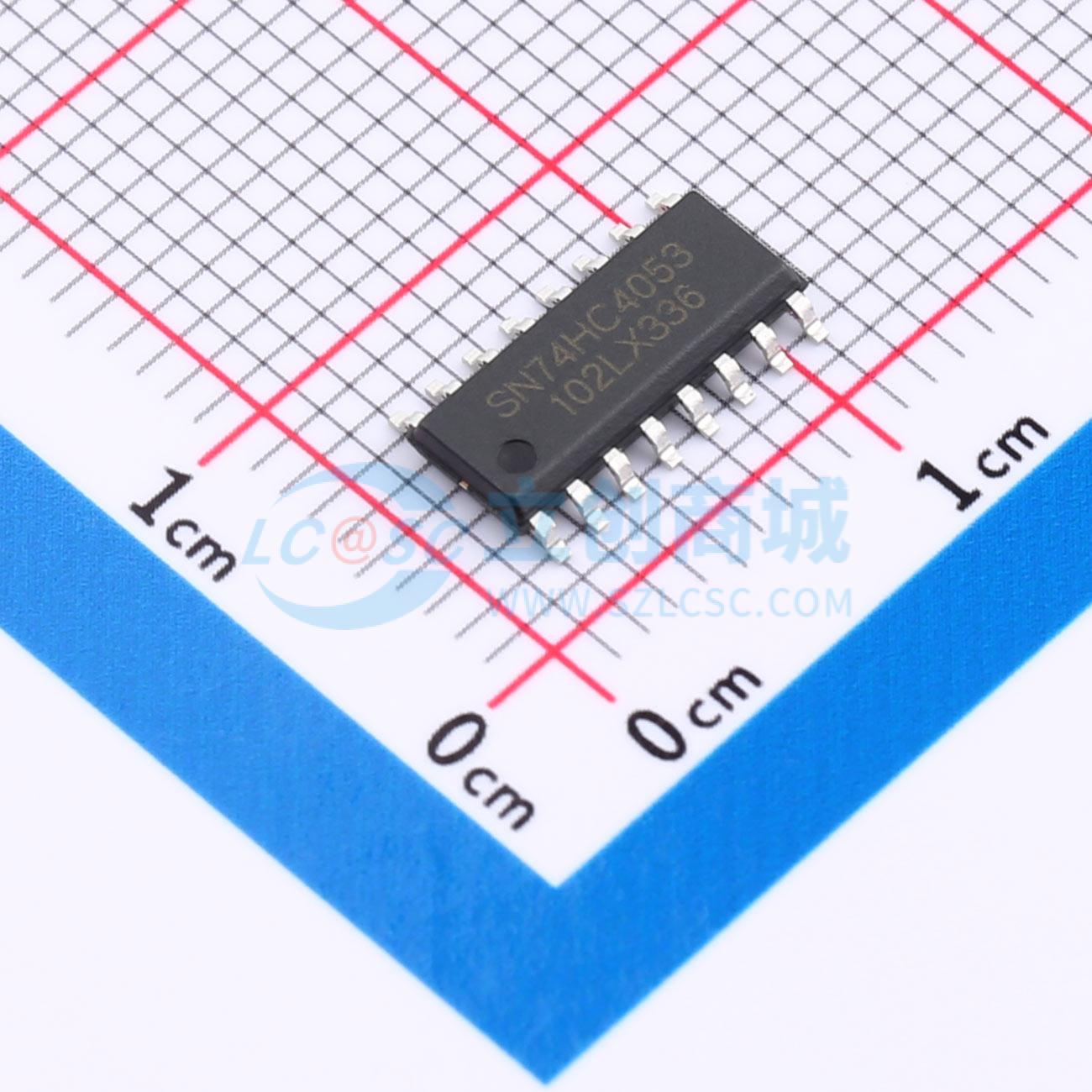

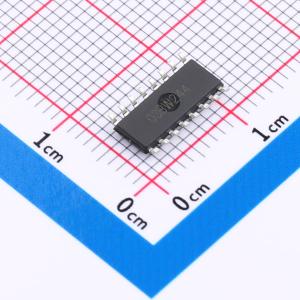

SN74HC4053D(LX)

三路二通道模拟多路复用器/解复用器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SN74HC4053是一块带有公共使能输入控制位的3路二选一模拟开关电路。
品牌名称: LX(灵星芯微)
商品型号: SN74HC4053D(LX)
商品编号: C22374066
商品封装: SOP-16
包装方式: 编带
商品毛重: 0.2756克(g)

商品参数

商品概述

SN74HC/HCT4053是一款三通道单刀双掷模拟开关（3×SPDT），适用于模拟或数字2:1多路复用/解复用应用。每个开关都有一个数字选择输入（Sn）、两个独立的输入/输出端（nY0和nY1）以及一个公共输入/输出端（nZ）。所有开关共用一个数字使能输入（E）。当E为高电平时，开关关闭。输入包含钳位二极管，这使得可以使用限流电阻将输入连接到超过VCC的电压。

商品特性

宽模拟输入电压范围：-5 V至+5 V
宽电源电压范围：SN74HC4053：3 V至9 V；SN74HCT4053：4.5 V至5.5 V
低导通电阻：
- 当VCC - VEE = 4.5 V时，典型值为80 Ω
- 当ΔVCC - VEE = 6.0 V时，典型值为70 Ω
- 当ΔVCC - VEE = 9.0 V时，典型值为60 Ω
逻辑电平转换：支持5 V逻辑与±5 V模拟信号通信
内置典型的“先断后通”功能
工作温度范围：-40 ℃至+85 ℃
封装信息：DIP16/SOP16/TSSOP16

应用领域

模拟多路复用和解复用
数字多路复用和解复用
信号选通

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	3
	工作电压	3V~9V
	导通时间(ton)	15ns

	属性	参数值
	导通电阻(Ron)	80Ω
	关闭时间(toff)	15ns
	工作温度	-40℃~+85℃
	带宽	170MHz
	传播延迟(tpd)	4ns
