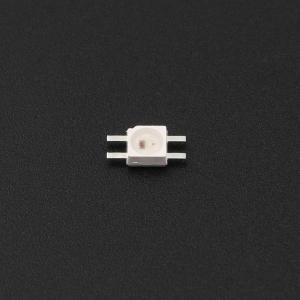

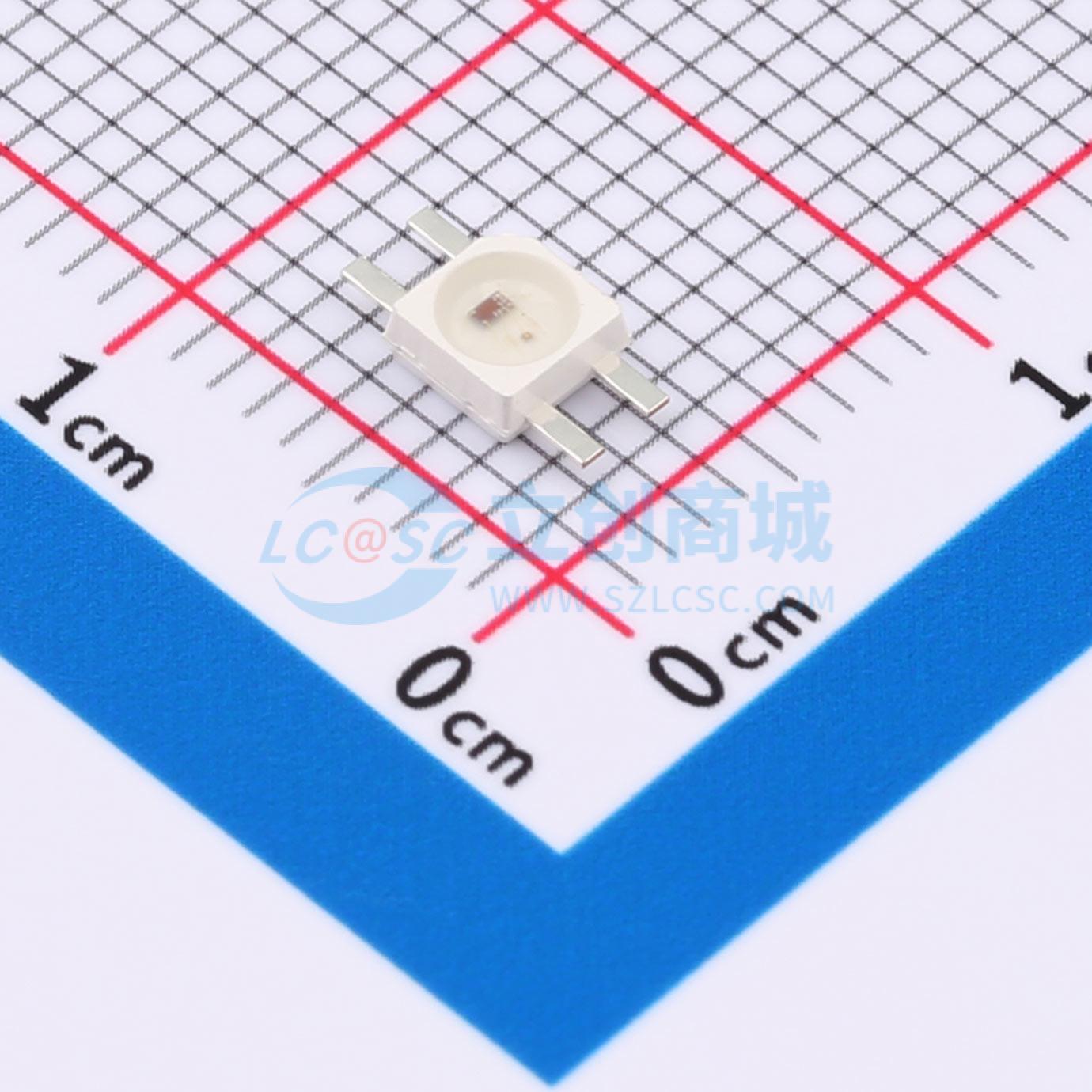

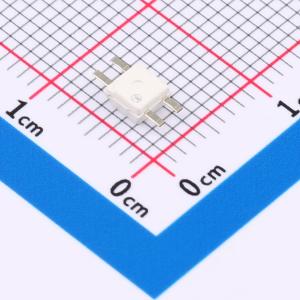

WS2812B-MINI-V3J
SMD灯珠,RGB三色
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一种智能控制LED光源，控制电路和RGB芯片集成在3535组件封装中。内部包括智能数字端口数据锁存和信号整形放大驱动电路，还包括高精度内部振荡器和可编程恒流控制部分，以确保高颜色一致性。数据传输协议采用单NZR通信模式。像素上电复位后，DIN端口从控制器接收数据，第一个像素收集初始24位数据，然后发送到内部数据锁存器，其他由内部信号整形放大电路整形的数据通过DO端口发送到下一个级联像素
- 品牌名称
- worldsemi
- 商品型号
- WS2812B-MINI-V3J
- 商品编号
- C22371519
- 商品封装
- SMD-4P,3.5x3.5mm
- 包装方式
- 编带
- 商品毛重
- 0.091克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RGB LED(内置IC) | |
| 波长 | R:620nm~625nm；G:525nm~530nm；B:465nm~470nm | |
| 发光强度 | R:350mcd；B:250mcd；G:900mcd | |
| 数据速率 | 800Kbit/s | |
| 工作电压 | 3.7V~5.3V | |
| 静态电流 | 0.6mA |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -25℃~+65℃ | |
| 长度 | 3.5mm | |
| 宽度 | 3.46mm | |
| 高度 | 1.57mm | |
| 功能特性 | 内置上电复位电路；集成智能反向连接保护功能；内置掉电复位电路 |
商品概述
WS2812B - Mini - V3J是一个集控制电路与发光电路于一体的智能外控LED光源。具有较小体积，其外型尺寸与一个3535LED灯珠相同，每个元件即为一个像素点。像素点内部包含了智能数字接口、数据锁存、信号整形放大驱动电路，还包含有高精度的内部振荡器和可编程定电流控制部分，有效保证了像素点光的颜色高度一致。
数据协议采用单线归零码的通讯方式，像素点在上电复位以后，DIN端接受从控制器传输过来的数据，首先送过来的24bit数据被第一个像素点提取后，送到像素点内部的数据锁存器，剩余的数据经过内部整形处理电路整形放大后通过DO端口开始转发输出给下一个级联的像素点，每经过一个像素点的传输，信号减少24bit。像素点采用自动整形转发技术，使得该像素点的级联个数不受信号传送的限制，仅仅受限信号传输速度要求。
高达2KHz的端口扫描频率，在高清摄像头的捕捉下都不会出现闪烁现象，非常适合高速移动产品的使用。
280us以上的RESET时间，出现中断也不会引起误复位，可以支持更低频率、性价比更高的MCU。
LED具有低电压驱动、环保节能、亮度高、散射角度大、一致性好、超低功率及超长寿命等优点。将控制电路集成于LED上面，电路变得更加简单，体积小，安装更加简便。
商品特性
- IC控制电路与LED点光源共用一个电源
- 控制电路与RGB芯片集成在一个3535封装的元器件中，构成一个完整的外控像素点
- 内置信号整形电路，任何一个像素点收到信号后经过波形整形再输出，保证线路波形畸变不会累加
- 内置上电复位和掉电复位电路
- 每个像素点的三基色颜色可实现256级亮度显示，完成16777216种颜色的全真色彩显示
- 端口扫描频率2KHz
- 串行级联接口，能通过一根信号线完成数据的接收与解码
- 任意两点传输距离在不超过2米时无需增加任何电路
- 当刷新速率30帧/秒时，级联数不小于1024点
- 数据发送速度可达800Kbps
- 光的颜色高度一致，性价比高
- 具有电源反接不会损坏的特点
- 外围不需要包含电容在内的所有任何电子元器件
应用领域
- LED发光键鼠等LED内嵌式应用
- 电器设备跑马灯、氛围灯
- 消费性电子产品
