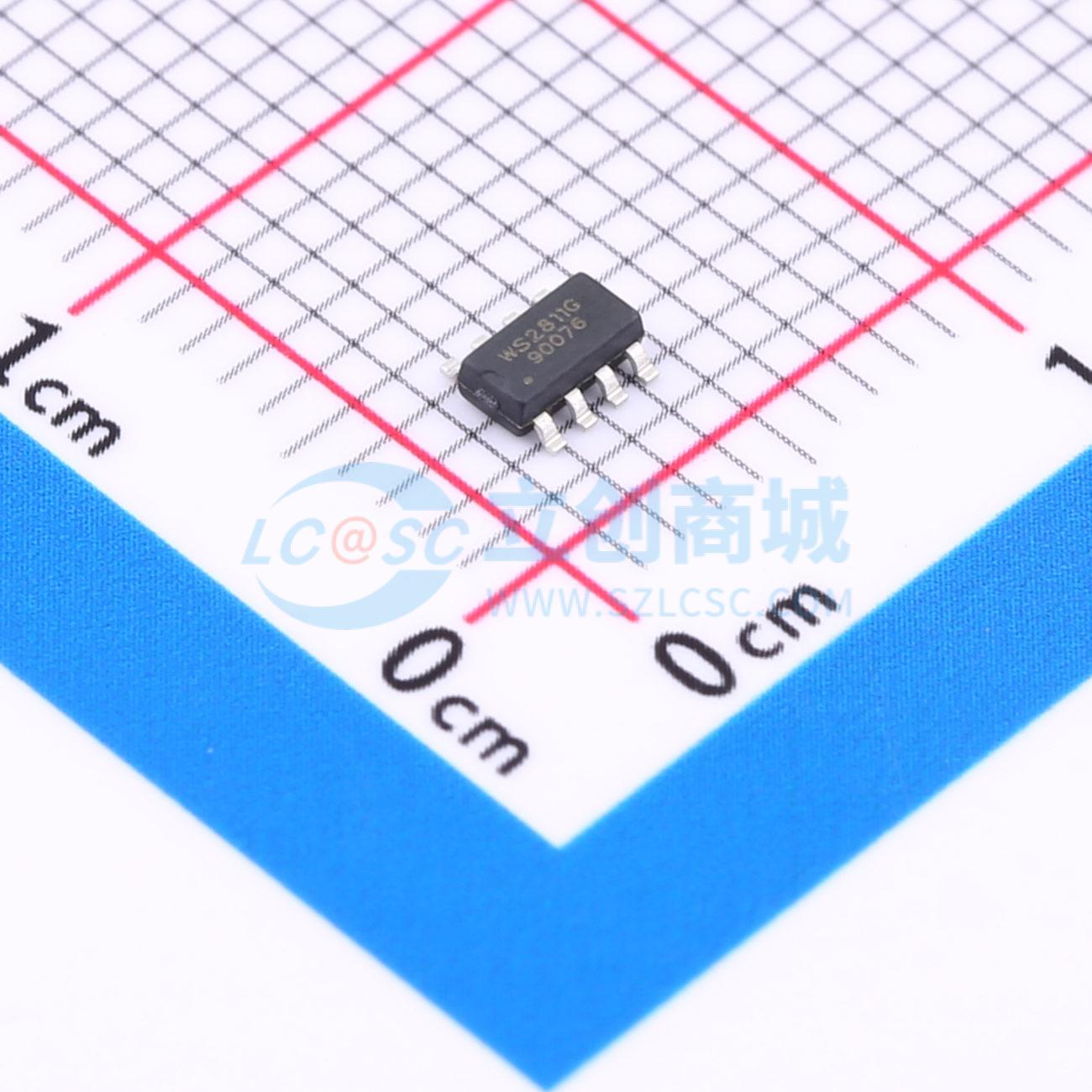

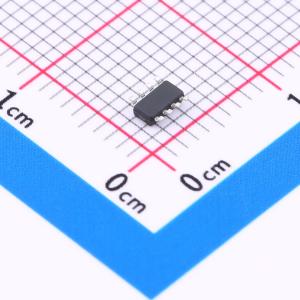

温馨提醒：图片仅供参考，商品以实物为准
WS2811G-F
驱动IC,RGB三色
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 三通道LED驱动控制专用电路，芯片内部包含了智能数字接口数据锁存信号整形放大驱动电路，还包含有高精度的内部振荡器和20V高压可编程定电流输出驱动器。同时为了降低电源纹波，OUTR、G、B通道有延时导通功能，在帧刷新时，可降低电路纹波。 芯片采用单线归零码的通讯方式，芯片在上电复位以后，DIN端接受从控制器传输过来的数据，首先送过来的24bit数据被第一个芯片提取后，送到芯片内部的数据锁存器，剩余的数据经过内部整形处理电路整形放大后通过DO端口开始转发输出给下一个级联的芯片，每经过一个芯片的传输，信号减少24bit。芯片采用自动整形转发技术，使得该芯片的级联个数不受信号传送的限制，仅仅受限信号传输速度要求。 芯片内部的数据锁存器根据接受到的24bit数据，在OUTR、OUTG、OUTB控制端产生不同的占空比控制信号，等待DIN端输入RESET信号时，所有芯片同步将接收到的数据送到各个段，芯片将在该信号结束后重新接收的数据，在接收完开始的24bit数据后，通过DO口转发数据口，芯片在没有接收到RESET码前，OUTR、OUTG、OUTB管脚原输出保持不变，当接受到280us以上低电平RESET码后，芯片将刚才接收到的24bitPWM数据脉宽输出到OUTR、OUTG、OUTB引脚上。 提供FSOP8封装
- 品牌名称
- worldsemi
- 商品型号
- WS2811G-F
- 商品编号
- C22371546
- 商品封装
- FSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.0405克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 3.5V~5.7V | |
| 开关频率 | - | |
| 通道数 | 3 | |
| 输出电压 | - | |
| 输出电流 | 9mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 功能特性 | 过压保护(OVP) | |
| 工作电压(AC) | - | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+85℃ | |
| 开关管(内置/外置) | - | |
| 恒流精度 | - |
商品概述
WS2811G是一款专为三通道LED驱动控制设计的集成电路。该芯片集成了智能数字接口数据锁存、信号整形放大驱动电路，以及高精度内部振荡器和20V高压可编程恒流输出驱动器。为降低电源纹波，其OUTR、G、B通道具备延时导通功能，可在帧刷新时有效抑制电路纹波。芯片采用单线归零码通信协议。上电复位后，DIN端口接收来自控制器的数据流，首个芯片提取前24位数据存入内部锁存器，剩余数据经内部整形放大后通过DO端口转发至下一级联芯片，每经过一级，信号减少24位。得益于自动整形转发技术，其级联数量不受信号传输限制，仅受传输速度制约。内部锁存器根据接收到的24位数据，在OUTR、OUTG、OUTB控制端生成不同占空比的PWM信号。当DIN端输入持续时间超过280μs的低电平RESET信号时，所有芯片同步将锁存的数据输出至对应引脚；在此之前，输出保持原状态。RESET信号结束后，芯片将重新开始接收数据。该芯片提供FSOP8封装。
商品特性
- OUTR、G、B及DOUT端口耐压20V，DIN端口耐压9.5V。
- 芯片内置稳压管，对于24V以下的电源，仅需串联电阻至VDD引脚，无需外接稳压管。
- 芯片内置电阻，DIN及DOUT端口具备过压保护功能，瞬间短接24V不会导致损坏。
- 具备256级灰度调节电路。
- 内置信号整形电路，每个IC在收到信号后均会进行波形整形再输出，确保线路波形畸变不会累积。
- 内置上电复位和掉电复位电路。
- PWM控制端支持256级调节，扫描频率为4kHz。
- 采用串行级联接口，仅需一根信号线即可完成数据的接收与解码。
- 任意两点间传输距离在4米以内时，无需增加额外电路。
- 在30帧/秒的刷新速率下，级联数量不少于1024点。
- 数据发送速率可达800kbps。
应用领域
- LED全彩发光字灯串
- LED全彩模组
- LED全彩软灯条硬灯条
- LED护栏管
- LED点光源、LED像素屏、LED异形屏
