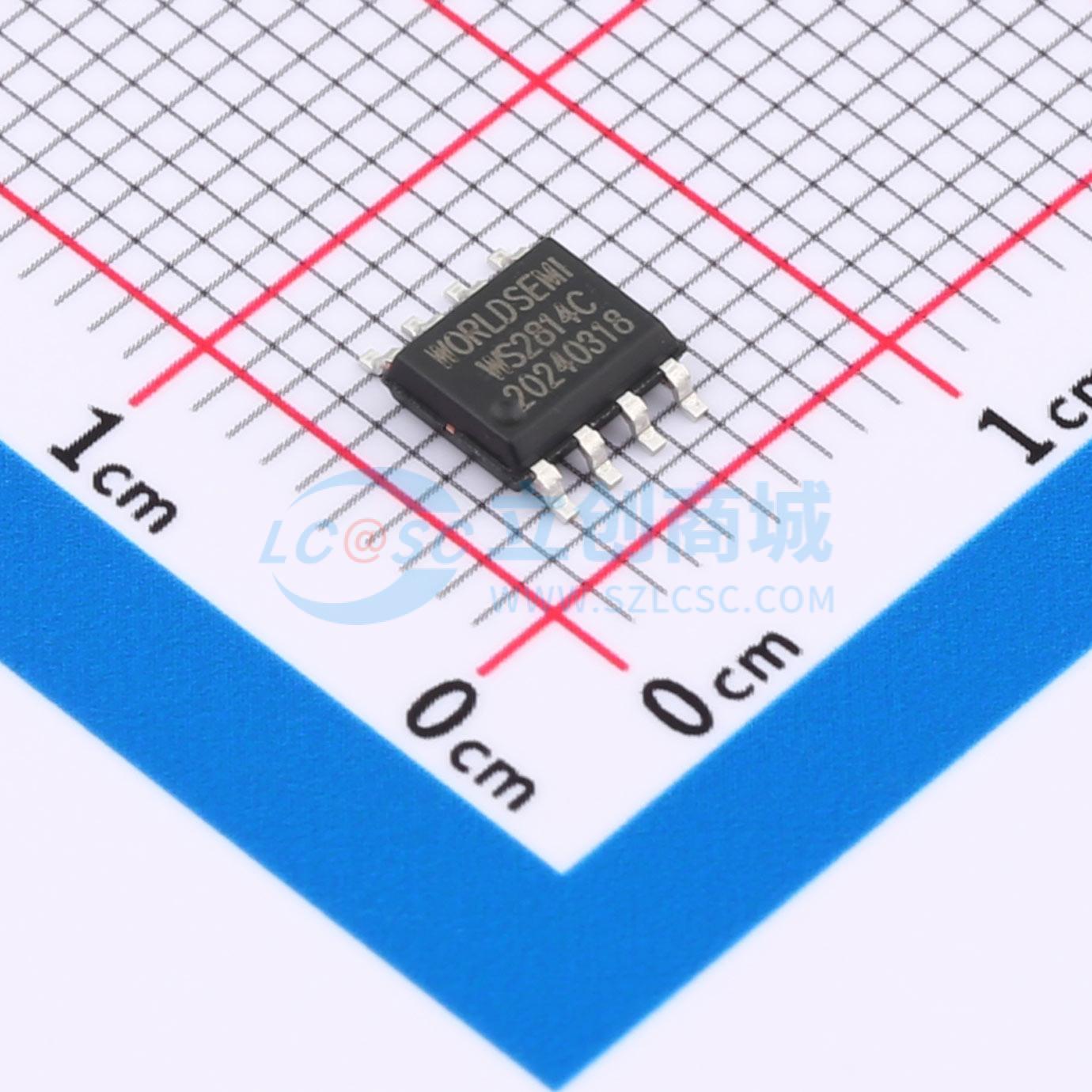

WS2814C

WS2814C是四通道LED驱动控制专用电路，芯片内部包含了智能数字接口数据锁存信号整形放大驱动电路、高精度的内部振荡器和20V高压可编程定电流输出驱动器及高精度恒流控制模块，有效保证了驱动电路上像素点光的颜色高度一致。 数据协议采用单线归零码的通讯方式，芯片在上电复位以后，DIN端接收从控制器传输过来的数据，首先送过来的32bit数据被第一个芯片提取后，送到芯片内部的数据锁存器，剩余的数据经过内部整形处理电路整形放大后通过DO端口开始转发输出给下一个级联的像素点，每经过一个像素点的传输，信号减少32bit。芯片采用自动整形转发技术，使得该像素点的级联个数不受信号传送的限制，仅仅受限信号传输速度要求。 芯片内部的数据锁存器根据接收到的32bit数据，在OUTR、OUTG、OUTB、OUTW控制端产生不同的占空比控制信号，等待DIN端输入RESET信号时，所有芯片同步将接收到的数据送到各个段，芯片将在该信号结束后重新接收新的数据，在接收完开始的32bit数据后，通过DO口转发数据口，芯片在没有接受到RESET码前，OUTR、OUTG、OUTB、OUTW管脚原输出保持不变，当接受到280μs以上低电平RESET码后，芯片将刚才接收到的32bit PWM数据脉宽输出到OUTR、OUTG、OUTB、OUTW引脚上。

• R、G、B、W输出端口耐压20V以上，DIN/DOUT端口耐压9V以上。
• 芯片内置稳压管，24V及以下电源只需串电阻到IC VDD脚，无需外加稳压管。
• 内置信号整形电路，任何一个像素点收到信号后经过波形整形再输出，保证线路波形畸变不会累加。
• 内置上电复位和掉电复位电路。
• PWM控制端能够实现256级调节。
• 串行级联接口，能通过一根信号线完成数据的接收与解码。
• 任意两点传输距离在不超过2米时无需增加任何电路。
• 光的颜色高度一致，性价比高。
• 当刷新速率30帧/秒时，级联数不小于1024点。
• 数据发送速度可达800Kbps。
• 具有SOP8，FSOP8封装。

• LED全彩发光字灯串
• LED全彩软灯条硬灯条
• LED护栏管
• LED点光源
• LED像素屏
• LED异形屏
