WS2808

WS2808是12V三通道LED驱动控制专用IC，芯片内部包含了智能数字接口数据锁存信号整形放大驱动电路，还包含有高精度的内部振荡器。具备断点续传功能，即使一颗IC损坏其余IC也能正常工作。

芯片采用单线归零码的通讯方式，芯片在上电复位以后，DIN端接受从控制器传输过来的数据，首先送过来的24bit数据被第一个芯片提取后，送到芯片内部的数据锁存器，剩余的数据经过内部整形处理电路整形放大后通过DO端口开始转发输出给下一个级联的芯片，每经过一个芯片的传输，信号减少24bit。芯片采用自动整形转发技术，使得该芯片的级联个数不受信号传送的限制，仅仅受限信号传输速度要求。

芯片内部的数据锁存器根据接受到的24bit数据，在OUT1、OUT2、OUT3控制端产生不同的占空比控制信号，等待DIN端输入RESET信号时，所有芯片同步将接收到的数据送到各个段，芯片将在该信号结束后重新接收的数据，在接收完开始的24bit数据后，通过DO口转发数据口，芯片在没有接收到RESET码前，OUT1、OUT2、OUT3管脚原输出保持不变，当接受到280μs以上低电平RESET码后，芯片将刚才接收到的24bit PWM数据脉宽输出到OUT1、OUT2、OUT3引脚上。

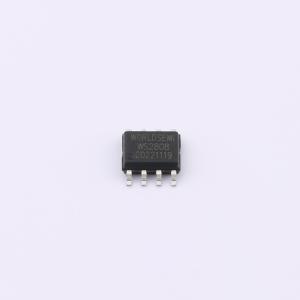

提供SOP8、FSOP8封装。

• DIN端口耐压9.5V
• 12V供电电压，无需任何外围电路
• 灰度调节电路（256级灰度可调）
• 内置信号整形电路，任何一个IC收到信号后经过波形整形再输出，保证线路波形畸变不会累加
• 内置上电复位和掉电复位电路
• PWM控制端能够实现256级调节，扫描频率4KHz
• 串行级联接口，能通过一根信号线完成数据的接收与解码
• 任意两点传输距离不超过2米无需增加任何电路
• 当刷新速率30帧/秒时，级联数不小于1024点
• 数据发送速度可达800Kbps
• 具备断点续传功能

• LED全彩发光字灯串，LED全彩模组
• LED全彩软灯条硬灯条，LED护栏管
• LED点光源，LED像素屏，LED异形屏
• 各种电子产品，电器设备跑马灯
• 其他各种LED灯饰产品
