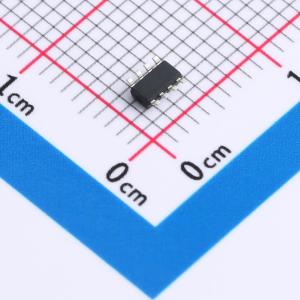

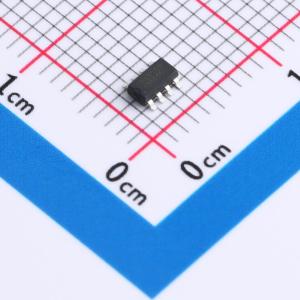

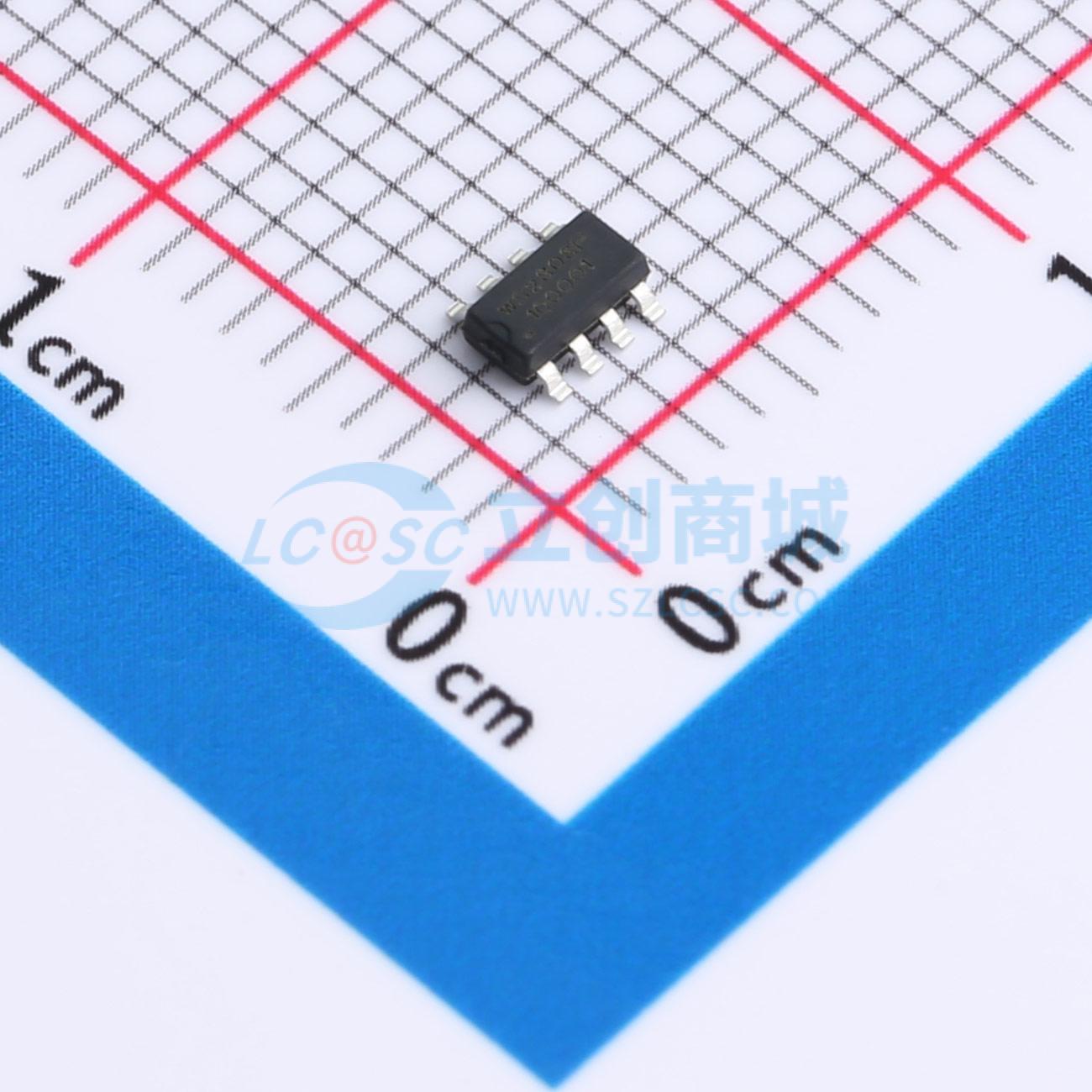

WS2808F
驱动IC,RGB三色
- 描述
- WS2808F是12V三通道LED驱动控制专用IC，芯片内部包含了智能数字接口、数据锁存、信号整形放大驱动电路，还包含有高精度的内部振荡器。具备断点续传功能，即使一颗IC损坏其余IC也能正常工作。
- 品牌名称
- worldsemi
- 商品型号
- WS2808F
- 商品编号
- C22371540
- 商品封装
- FSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.0415克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 9.5V~14.5V | |
| 开关频率 | - | |
| 通道数 | 3 | |
| 输出电压 | - | |
| 输出电流 | 12mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 功能特性 | - | |
| 工作电压(AC) | - | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+65℃ | |
| 开关管(内置/外置) | - | |
| 恒流精度 | - |
商品概述
WS2808F是一款12V三通道LED驱动控制专用芯片，其内部集成了智能数字接口、数据锁存器、信号整形放大驱动电路以及高精度内部振荡器。该芯片具备断点续传功能，即使单个芯片损坏，其余芯片仍可正常工作。它采用单线归零码通信协议，芯片上电复位后，通过DIN端口接收来自控制器的数据。最先接收到的24位数据被首颗芯片提取并锁存，剩余数据经内部整形放大电路处理后，通过DO端口转发至下一级联芯片，每经过一颗芯片，信号减少24位。芯片采用自动整形转发技术，使得级联数量不受信号传送限制，仅受信号传输速度要求制约。芯片内部的数据锁存器根据接收到的24位数据，在OUT1、OUT2、OUT3控制端产生不同的占空比控制信号。当DIN端输入RESET信号时，所有芯片同步将接收到的数据输出至对应端口。芯片在该信号结束后重新开始接收数据。在接收完最初的24位数据后，芯片通过DO口转发后续数据。在接收到RESET码之前，OUT1、OUT2、OUT3引脚保持原有输出不变。当接收到持续时间超过280μs的低电平RESET码后，芯片将把刚接收到的24位PWM数据脉宽输出到OUT1、OUT2、OUT3引脚上。
商品特性
- DIN端口耐压9.5V。
- 采用12V供电电压，无需任何外围电路。
- 集成灰度调节电路，支持256级灰度可调。
- 内置信号整形电路，任一芯片收到信号后均会进行波形整形再输出，确保线路波形畸变不会累积。
- 内置上电复位和掉电复位电路。
- PWM控制端支持256级调节，扫描频率为4KHz。
- 采用串行级联接口，仅需一根信号线即可完成数据的接收与解码。
- 任意两点间传输距离在不超过2米时，无需增加任何电路。
- 在刷新速率为30帧/秒时，级联数量不小于1024点。
- 数据发送速度可达800Kbps。
- 具备断点续传功能。
应用领域
- LED全彩发光字灯串
- LED全彩模组
- LED全彩软灯条与硬灯条
- LED护栏管
- LED点光源
- LED像素屏
- LED异形屏
- 各种电子产品与电器设备的跑马灯
- 其他各类LED灯饰产品
