温馨提醒：图片仅供参考，商品以实物为准

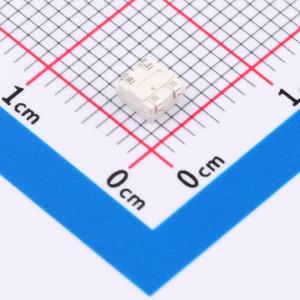

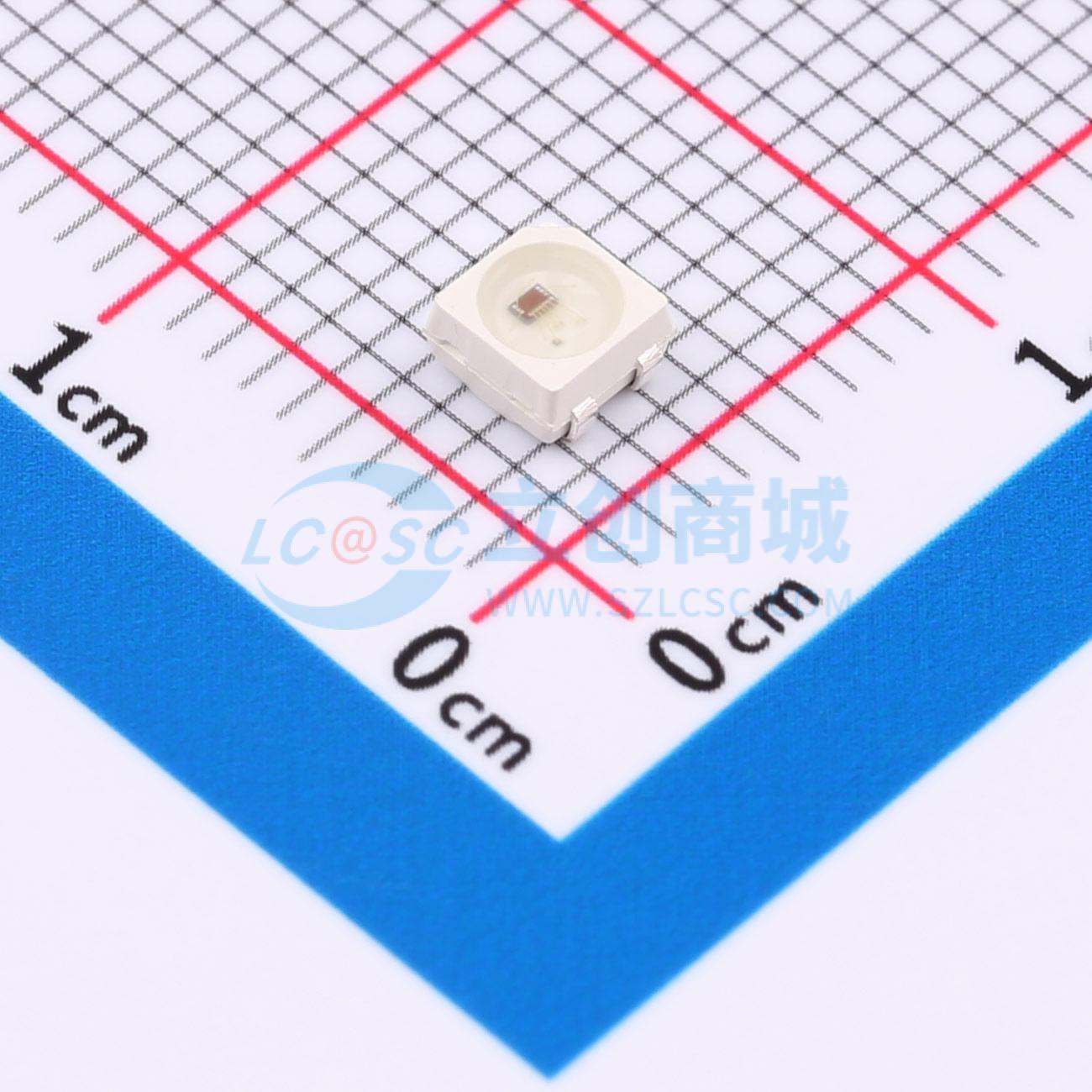

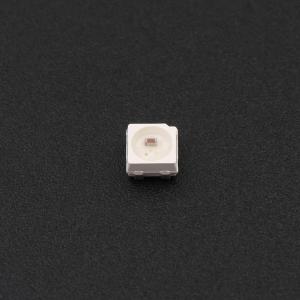

WS2815B-MINI-4P
SMD灯珠,RGB三色
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- WS2815B是一个集控制电路与发光电路于一体的智能外控LED光源。其外型与一个3535 LED灯珠相同，每个元件即为一个像素点。像素点内部包含了智能数字接口数据锁存信号整形放大驱动电路、高精度的内部振荡器和高精度恒流控制模块，有效保证了像素点光的颜色高度一致。
- 品牌名称
- worldsemi
- 商品型号
- WS2815B-MINI-4P
- 商品编号
- C22371531
- 商品封装
- SMD-4P,3.5x3.5mm
- 包装方式
- 编带
- 商品毛重
- 0.121克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RGB LED(内置IC) | |
| 波长 | R:620nm~625nm；B:465nm~470nm；G:514nm~519nm | |
| 发光强度 | B:190mcd；R:310mcd；G:800mcd | |
| PWM频率 | 4kHz | |
| 数据速率 | 800Kbit/s | |
| 工作电压 | 12V |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流 | 2.3mA | |
| 工作温度 | -40℃~+65℃ | |
| 宽度 | 3.46mm | |
| 高度 | 1.9mm | |
| 功能特性 | - |
商品概述
WS2815B是一个集控制电路与发光电路于一体的智能外控LED光源。其外型与一个3535 LED灯珠相同，每个元件即为一个像素点。像素点内部包含了智能数字接口数据锁存信号整形放大驱动电路、高精度的内部振荡器和高精度恒流控制模块，有效保证了像素点光的颜色高度一致。数据协议采用单线归零码的通讯方式，像素点在上电复位以后，DIN1端接受从控制器传输过来的数据，首先送过来的24bit数据被第一个像素点提取后，送到像素点内部的数据锁存器，剩余的数据经过内部整形处理电路整形放大后通过DO端口开始转发输出给下一个级联的像素点，每经过一个像素点的传输，信号减少24bit。像素点采用自动整形转发技术，使得该像素点的级联个数不受信号传送的限制，仅仅受限信号传输速度要求。280us以上的RESET时间，出现中断也不会引起误复位，可以支持更低频率、价格便宜的MCU。
商品特性
- 控制电路与RGB芯片集成在一个3535封装的元器件中，构成一个完整的外控像素点。
- 12V供电电压，有效降低整个像素点的工作电流，降低线路板压降，最大限度保证像素点在很远距离传输时达到良好的混光一致性。
- 内置信号整形电路，任何一个像素点收到信号后经过波形整形再输出，保证线路波形畸变不会累加。
- 每个像素点的三基色颜色可实现256级亮度显示，完成16777216种颜色的全真色彩显示。
- 端口扫描频率4KHz。
- 串行级联接口，能通过一根信号线完成数据的接收与解码。
- 任意两点传输距离在不超过2米时无需增加任何电路。
- 当刷新速率30帧/秒时，级联数不小于1024点。
- 数据发送速度可达800Kbps。
- 光的颜色高度一致，性价比高。
应用领域
- LED全彩发光字灯串
- LED全彩软灯条硬灯条
- LED护栏管
- LED点光源
- LED像素屏
