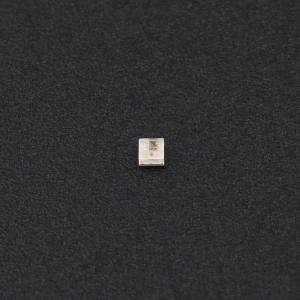

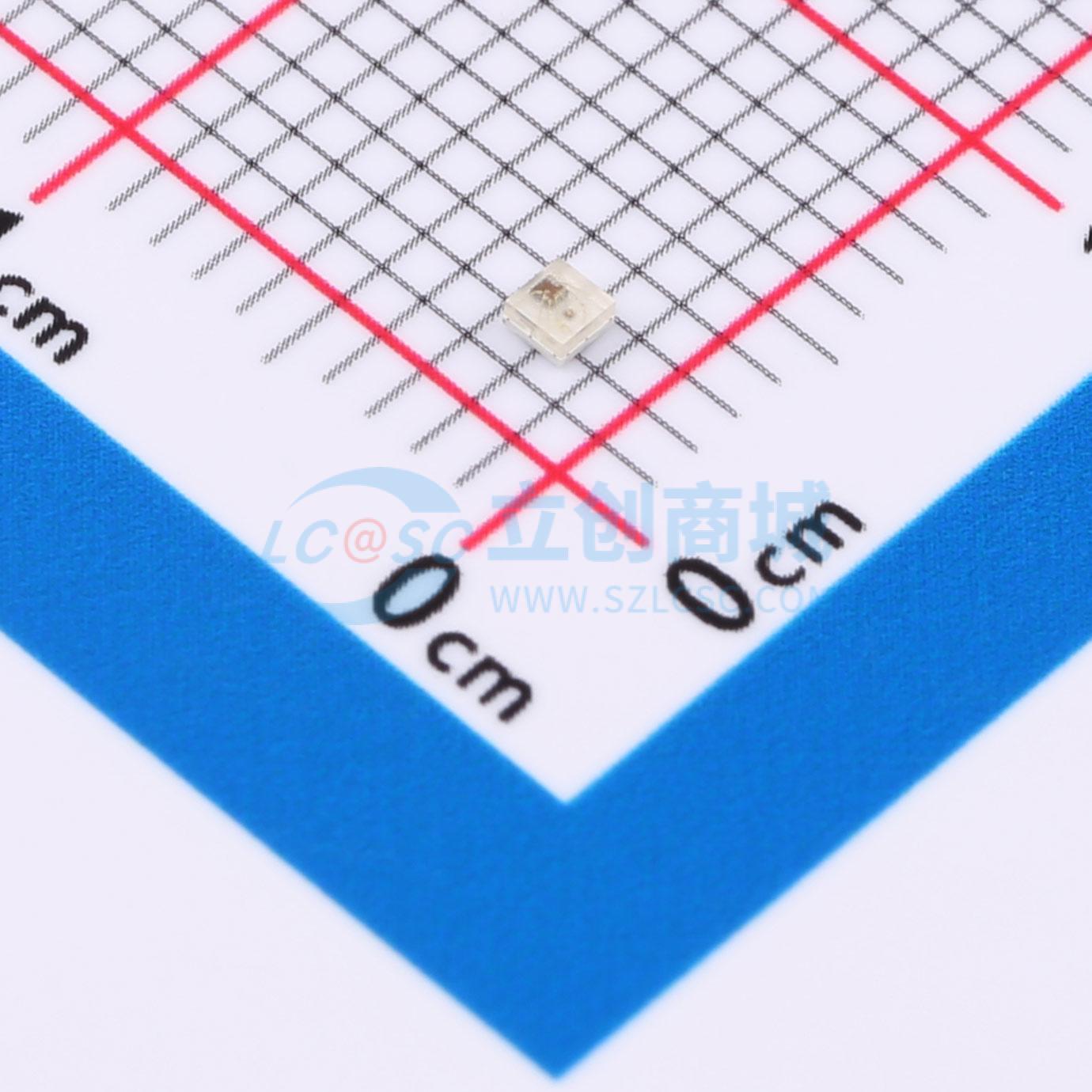

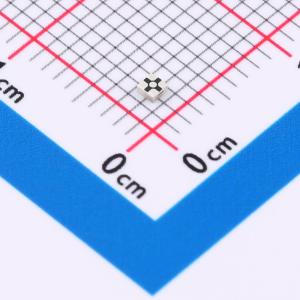

WS2816A-1313
SMD灯珠,RGB三色
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 新一代数字LED专为高清图像应用开发，每个通道高达16bit灰度数据。端口刷新频率高达10kHz，每个通道都具有32级电流增益。非常适合大型显示屏图像显示。高度集成的数字LED外部不需要包括电容在内的任何电子元件；双路输入输出信号，自动切换，确保可靠性；数据协议采用单线归零码的通讯方式，像素点在上电复位以后，DIN端接受从控制器传输过来的数据，首先送过来的48bit数据被第一个像素点提取后，送到像素点内部的数据锁存器，剩余的数据经过内部整形处理电路整形放大后通过DO端口开始转发输出给下一个级联的像素点，每经过一个像素点的传输，信号减少48bit。像素点采用自动整形转发技术，使得该像素点的级联个数不受信号传送的限制，仅仅受限信号传输速度要求。
- 品牌名称
- worldsemi
- 商品型号
- WS2816A-1313
- 商品编号
- C22371530
- 商品封装
- SMD1313-4P
- 包装方式
- 编带
- 商品毛重
- 0.046克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RGB LED(内置IC) | |
| 波长 | G:525nm~530nm；B:465nm~470nm；R:625nm~630nm | |
| 发光强度 | G:190mcd；R:90mcd；B:25mcd | |
| PWM频率 | 10kHz | |
| 数据速率 | 800Kbit/s | |
| 工作电压 | 3.3V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流 | 0.8mA | |
| 工作温度 | -40℃~+65℃ | |
| 长度 | 1.3mm | |
| 宽度 | 0.65mm | |
| 高度 | 1.3mm |
