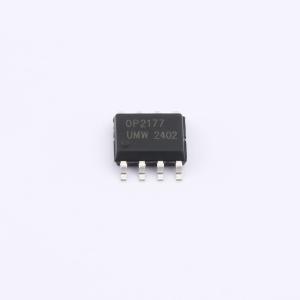

温馨提醒：图片仅供参考，商品以实物为准

OP2177ARZ(UMW)

低噪声、低输入偏置电流精密运算放大器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: OP2177/4177系列由高精度的单通道、双通道和四通道放大器组成，具有极低的失调电压和漂移、低输入偏置电流、低噪声以及低功耗的特点。在无外部补偿的情况下，输出对于超过1000 pF的容性负载保持稳定。在30 V电源电压下，每个放大器的电源电流小于500 μA
品牌名称: UMW(友台半导体)
商品型号: OP2177ARZ(UMW)
商品编号: C22368262
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.2312克(g)

商品参数

	属性	参数值
	输入电压噪声密度(eN)	7.9nV/√Hz@1kHz
	输入偏置电流(Ib)	500pA
	静态电流(Iq)	400uA
	输出电流	10mA
	输入失调电流(Ios)	200pA
	工作温度	-40℃~+125℃
	功能特性	内置补偿；反相位输入保护；过压保护

商品概述

OP2177/4177系列包含极高精度的单路、双路和四路放大器，具有极低的偏移电压和漂移、低输入偏置电流、低噪声和低功耗特性。输出在容性负载超过1000 pF时仍保持稳定，无需外部补偿。在30 V电源电压下，每个放大器的电源电流小于500 μA。内部500 Ω串联电阻保护输入，允许输入信号电平超出任一电源电压数伏而不会发生相位反转。

商品特性

低偏移电压：最大值60 μV
极低的偏移电压漂移：最大值0.7 μV/℃
低输入偏置电流：最大值2 nA
低噪声：典型值8 nV/√Hz
CMRR、PSRR和AVO最小值大于120 dB
低电源电流：每个放大器400 μA
双电源工作：±2.5V 至 ±15V
单位增益稳定
无相位反转
输入在超出电源电压时受到内部保护

应用领域

无线基站控制电路
光网络控制电路
仪器仪表
传感器与控制
热电偶
电阻温度检测器
应变电桥
分流器电流测量
精密滤波器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	精密运放
	放大器数	双路
	输入失调电压(Vos)	75uV
	输入失调电压温漂(Vos TC)	700nV/℃
	增益带宽积(GBW)	1.3MHz
	压摆率(SR)	0.7V/us
	共模抑制比(CMRR)	126dB
