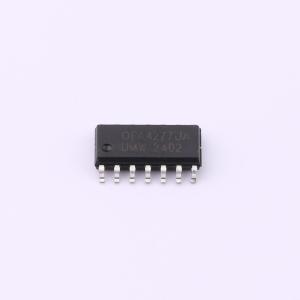

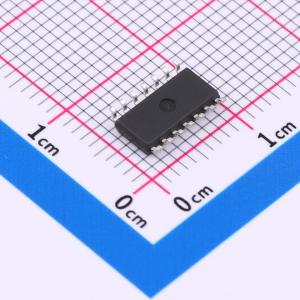

OPA4277UA(UMW)

高精度运算放大器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: OPA277/4277 系列精密运算放大器取代了业界通用的 OP-177。OPA277/4277 器件提供得到改善的噪声性能、更宽的输出电压摆幅，并且速度是原来的两倍，静态电流只有原来的一半。特性包括超低失调电压和温漂、低偏置电流、高共模抑制及高电源抑制。
品牌名称: UMW(友台半导体)
商品型号: OPA4277UA(UMW)
商品编号: C22368269
商品封装: SOP-14
包装方式: 编带
商品毛重: 0.349168克(g)

商品参数

	属性	参数值
	商品目录	精密运放
	放大器数	四路
	单电源电压	36V
	双电源电压(Vee~Vcc)	-18V~-2V；2V~18V
	输入失调电压(Vos)	50uV
	输入失调电压温漂(Vos TC)	1uV/℃
	增益带宽积(GBW)	1MHz
	压摆率(SR)	0.8V/us

	属性	参数值
	共模抑制比(CMRR)	140dB
	输入电压噪声密度(eN)	8nV/√Hz@1kHz
	输入偏置电流(Ib)	1nA
	静态电流(Iq)	800uA
	输出电流	35mA
	输入失调电流(Ios)	500pA
	工作温度	-40℃~+85℃
	功能特性	内置补偿；反相位输入保护；过压保护

商品概述

OPAx277系列精密运算放大器可替代行业标准OP-177。该系列器件提供了更低的噪声、更宽的输出电压摆幅，速度提升一倍且静态电流减半。其特性包括超低失调电压与漂移、低偏置电流、高共模抑制比和高电源抑制比。OPAx277可在±2V至±18V电源电压下工作，性能优异。与大多数仅针对单一电源电压进行规格定义的运放不同，OPAx277系列针对实际应用场景进行定义；在±5V至±15V的电源范围内适用单一规格限制。在输出摆幅达到规定限值时，仍能保持高性能。由于初始失调电压极低，通常无需用户调整。然而，单通道版本提供外部调零引脚，用于特殊应用。OPAx277易于使用，不存在某些其他运放中出现的相位反转和过载问题。这些器件单位增益稳定，并在各种负载条件下提供出色的动态性能。双通道和四通道版本采用完全独立的电路，以实现最低的串扰，即使在过驱动或过载时也能避免通道间相互影响。

商品特性

超低失调电压：10μV
超低漂移：±0.1 μV/°C
高开环增益：134 dB
高共模抑制比：140 dB
高电源抑制比：130 dB
低偏置电流：最大值1 nA
宽电源范围：±2V 至 ±18V
低静态电流：每放大器 800μA
提供单通道、双通道和四通道版本
可替代 OP-07、OP-77 和 OP-177
提供具有±40V过压保护的类似性能产品

应用领域

模拟输入模块
称重传感器
温度变送器
压力变送器
数据采集系统
