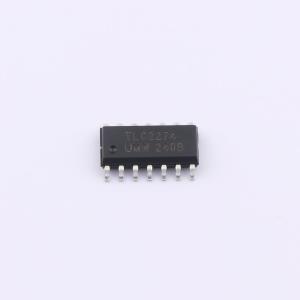

TLC2274ACDR(UMW)
高级LinCMOS轨到轨运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 具备轨到轨输出性能，可在单电源或双电源应用中增加动态范围。提供2 MHz带宽和3V/μs的压摆率，适用于高速应用。与现有CMOS运算放大器相比，具有更好的噪声、输入失调电压和功耗。噪声电压为9nV/√Hz，比竞争解决方案低两倍。具有高输入阻抗和低噪声，非常适合用于压电换能器等高阻抗源的小信号调理。微功耗水平使其适用于手持监测和遥感应用。轨到轨输出特性，配合单电源或双电源，使其成为与模数转换器（ADC）接口的理想选择。对于精密应用，可提供最大输入失调电压为950μV的产品。在5V和±5V下进行了全面表征。
- 品牌名称
- UMW(友台半导体)
- 商品型号
- TLC2274ACDR(UMW)
- 商品编号
- C22368273
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.29624克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 4 | |
| 最大电源宽度(Vdd-Vss) | 16V | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBP) | 2.18MHz | |
| 输入失调电压(Vos) | 300uV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 3.6V/us | |
| 输入偏置电流(Ib) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 0.5pA | |
| 噪声密度(eN) | 9nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 75dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 2.2mA | |
| 输出电流 | - | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 4.4V~16V | |
| 双电源(Vee~Vcc) | -8V~-2.2V；2.2V~8V |
