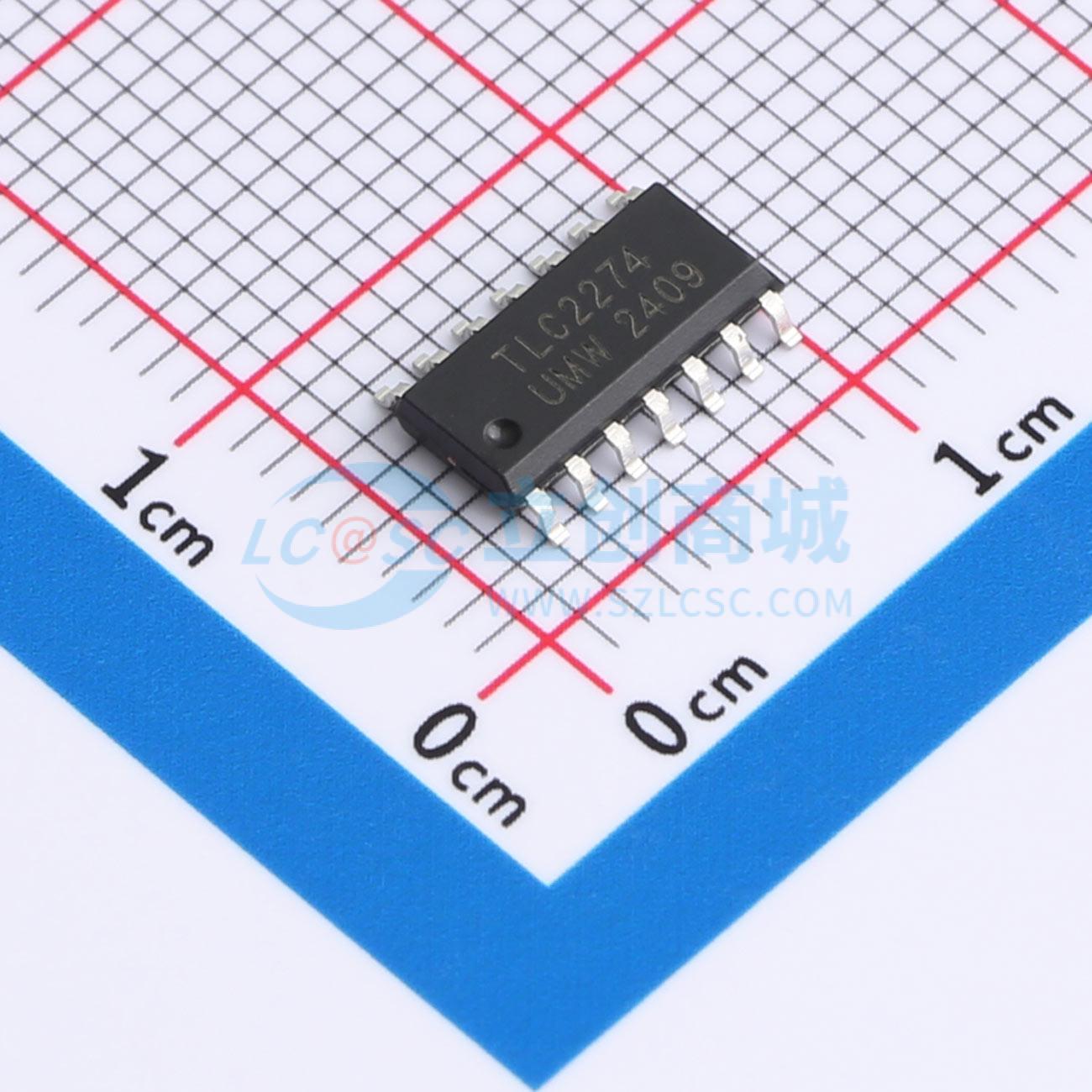

温馨提醒：图片仅供参考，商品以实物为准

TLC2274CDR(UMW)

高级LinCMOS轨到轨运算放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是双路和四路运算放大器，具有轨到轨输出性能，可在单电源或双电源应用中增加动态范围。提供2MHz带宽和3V/μs的压摆率，适用于高速应用。与现有的CMOS运算放大器相比，具有更好的噪声、输入失调电压和功耗。噪声电压为9nV/√Hz，比竞争解决方案低两倍。具有高输入阻抗和低噪声，非常适合用于压电换能器等高阻抗源的小信号调理。由于微功耗水平，适用于手持监控和遥感应用。轨到轨输出特性，在单电源或双电源下，是与模数转换器（ADC）接口的理想选择。对于精密应用，最大输入失调电压为950μV。在5V和±5V下进行了全面表征。
品牌名称: UMW(友台半导体)
商品型号: TLC2274CDR(UMW)
商品编号: C22368274
商品封装: SOP-14
包装方式: 编带
商品毛重: 0.30064克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	四路
	最大电源宽度(Vdd-Vss)	16V
	轨到轨	轨到轨输出
	增益带宽积(GBP)	2.2MHz
	输入失调电压(Vos)	2.5mV
	输入失调电压温漂(Vos TC)	2uV/℃
	压摆率(SR)	3.6V/us
	输入偏置电流(Ib)	1pA

	属性	参数值
	输入失调电流(Ios)	60pA
	噪声密度(eN)	9nV/√Hz@1kHz
	共模抑制比(CMRR)	75dB
	输入失调电流温漂(Ios TC)	-
	静态电流(Iq)	2.2mA
	输出电流	50mA
	工作温度	-40℃~+125℃
	单电源	2.2V~5V
	双电源(Vee~Vcc)	-8V~-2.2V；2.2V~8V

商品概述

TLC2272和TLC2274分别为双运放和四运放。在单电源或双电源应用中，这两款器件均具备轨到轨输出性能，可增大动态范围。TLC2272和TLC2274系列产品带宽为2 MHz，压摆率为3 V/μs，适用于高速应用。与现有的CMOS运算放大器相比，这些器件在具备相当交流性能的同时，还拥有更低的噪声、输入失调电压和功耗。TLC2272和TLC2274的噪声电压为9 nV/√Hz，比同类产品低两倍。 TLC2272和TLC2274系列器件具有高输入阻抗和低噪声的特点，非常适合对压电换能器等高阻抗源进行小信号调理。由于其微功耗特性，这些器件在手持监测和遥感应用中表现出色。此外，单电源或双电源下的轨到轨输出特性，使其成为与模数转换器（ADC）接口时的理想选择。对于精密应用，TLC227xA系列的最大输入失调电压为950 μV。该系列在5 V和±5 V电源下进行了全面特性测试。

商品特性

输出摆幅涵盖两个电源轨
低噪声：在f = 1 kHz时典型值为9 nV/√Hz
低输入偏置电流：典型值为1 pA
针对单电源和双电源工作均进行了全面规格定义
共模输入电压范围包含负电源轨
高增益带宽：典型值为2.2 MHz
高压摆率：典型值为3.6 V/μs
低输入失调电压：在TA = 25℃时最大值为950 μV

应用领域

白色家电（冰箱、洗衣机）
手持监测系统
配置控制和打印支持
传感器接口
电池供电应用
