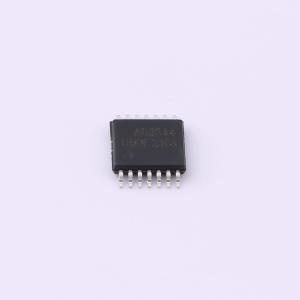

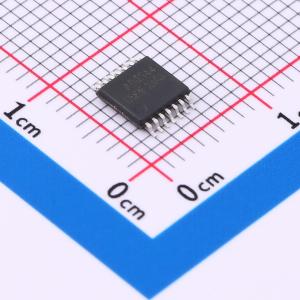

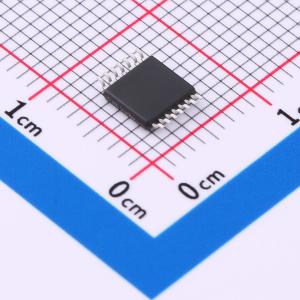

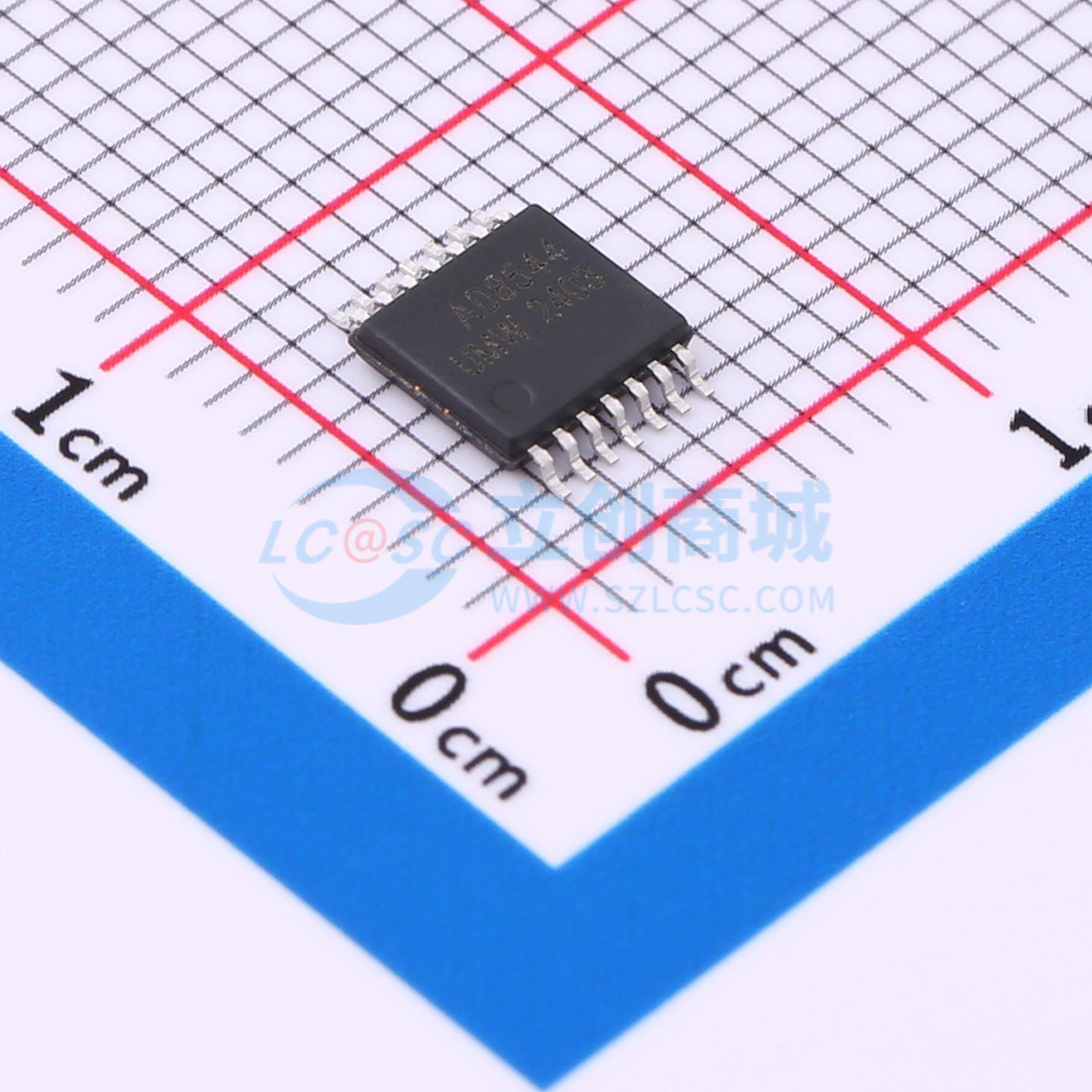

温馨提醒：图片仅供参考，商品以实物为准
AD8544ARUZ(UMW)
1.1MHz, 85uA, CMOS, 轨到轨运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- AD8541（单通道）、AD8542（双通道）和AD8544（四通道）是低压微功耗CMOS电压反馈运算放大器。AD854xA系列具有1.1MHz的出色带宽、0.8V/μs的压摆率，在5V电源下每个放大器的静态电流为85μA，可应用于广泛的领域。AD854x运算放大器专为通用应用而设计，性能卓越
- 品牌名称
- UMW(友台半导体)
- 商品型号
- AD8544ARUZ(UMW)
- 商品编号
- C22368265
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.1365克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 4 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 1.1MHz | |
| 输入失调电压(Vos) | 3.5mV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 800V/ms | |
| 输入偏置电流(Ib) | 1pA | |
| 输入失调电流(Ios) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 35nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 95dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 85uA | |
| 输出电流 | 40mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 2.3V~5.5V | |
| 双电源电压(Vee~Vcc) | -2.75V~-1.15V；1.15V~2.75V | |
| 功能特性 | - |
商品概述
AD8541（单通道）、AD8542（双通道）和AD8544（四通道）是低压微功耗CMOS电压反馈运算放大器。AD854xA系列具有1.1MHz的出色带宽、0.8V/μs的压摆率，在5V电源下每个放大器的静态电流为85μA，可应用于广泛的领域。
AD854x运算放大器专为通用应用而设计，具有最佳性能。它们具有较宽的输入共模电压范围和输出电压摆幅，最大输入失调电压为3.5mV。这些器件能够在重载情况下实现轨到轨输出摆幅。AD854x系列适用于+2.3V至+5.5V的单电源或双电源。所有型号均在-40°C至+125°C的扩展工业温度范围内工作。
AD8541提供5引脚SC70和SOT - 23以及8引脚SOP封装。AD8542提供8引脚MSOP和SOP封装。AD8544提供14引脚TSSOP和SOP封装。
商品特性
- 有源滤波器和增益级的高增益 >100 dB
- 低失调电压：最大3.5 mV，低漂移2 μV/√Hz
- 增益带宽积：1.1 MHz
- 高压摆率：0.8V/μs
- 低功耗：每个放大器电源电流85 μA
- 2V阶跃下达到0.1%的建立时间：4.5 μs
- 单位增益稳定
- 极低输入偏置电流：1 pA
- 轨到轨输入和输出，输入电压范围：5V电源下-0.2V至+5.2V
- 工作电源：+2.3V至+5.5V
- 工作温度范围：-40°C至+125°C
- ESD额定值：HBM - 4kV，CDM - 2kV
- 有源滤波器和ASIC输入或输出放大器
- 传感器接口和便携式设备
应用领域
- 烟雾/气体/环境传感器
- 音频输出
