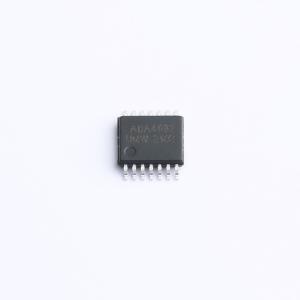

ADA4692-4ARUZ(UMW)

低功耗、3.6 MHz、低噪声、轨到轨输出运算放大器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 双路和四路轨到轨输出、单电源放大器，具有低功耗、宽带宽和低噪声的特点。ADA4692-4 是无关断功能的四路版本。这些放大器适用于各种应用。音频、滤波器、光电二极管放大器和电荷放大器都受益于这种性能和特性的组合。这些放大器的其他应用包括低噪声和低失真的便携式消费音频播放器，可在低功耗下在音频频段提供高增益和压摆率响应。具有高阻抗传感器（如热释电和红外传感器）的工业应用受益于高阻抗和低 0.5 pA 输入偏置、低失调漂移，以及足够的带宽和低增益应用响应。
品牌名称: UMW(友台半导体)
商品型号: ADA4692-4ARUZ(UMW)
商品编号: C22368264
商品封装: TSSOP-14
包装方式: 编带
商品毛重: 0.163725克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	4
	最大电源宽度(Vdd-Vss)	5V
	轨到轨	轨到轨输出
	增益带宽积(GBW)	3.6MHz
	输入失调电压(Vos)	500uV
	输入失调电压温漂(Vos TC)	1uV/℃
	压摆率(SR)	1.3V/us
	输入偏置电流(Ib)	0.5pA
	输入失调电流(Ios)	1pA

	属性	参数值
	输入电压噪声密度(eN)	16nV/√Hz@1kHz
	共模抑制比(CMRR)	98dB
	输入失调电流温漂(Ios TC)	-
	静态电流(Iq)	180uA
	输出电流	55mA
	工作温度	-40℃~+125℃
	单电源电压	2.7V~5V
	双电源电压(Vee~Vcc)	-2.5V~-1.35V；1.35V~2.5V
	功能特性	-

商品概述

ADA4692-2为双通道、ADA4692-4为四通道轨至轨输出、单电源放大器，具备低功耗、宽带宽和低噪声特性。ADA4692-4为不带关断功能的四通道版本。这些放大器适用于多种应用场景。音频、滤波器、光电二极管放大器和电荷放大器均可受益于其性能与特性的组合。这些放大器的其他应用还包括具有低噪声和低失真的便携式消费音频播放器，它们能够在低功耗下在音频频带内提供高增益和压摆率响应。对于采用高阻抗传感器（如热释电和红外传感器）的工业应用，其高输入阻抗、低至0.5 pA的输入偏置电流、低失调电压漂移以及适用于低增益应用的足够带宽和响应速度，均能带来优势。

商品特性

低功耗：典型值 180 μA
极低输入偏置电流：典型值 0.5 pA
低噪声：典型值 16 nV/√Hz
3.6 MHz 带宽
失调电压：典型值 500 μV
低失调电压漂移：最大值 4 μV/℃
低失真：总谐波失真加噪声 0.003%
2.7 V ~ 5 V 单电源或 ±1.35 V ~ ±2.5 V 双电源供电
低侧电流检测
ADC 驱动器
有源滤波器
采样保持

应用领域

光电二极管放大器
传感器放大器
便携式医疗与仪器
便携式音频
通信
