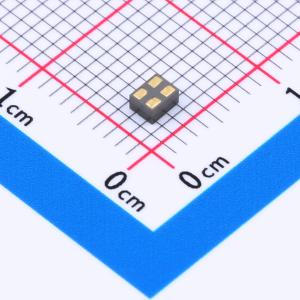

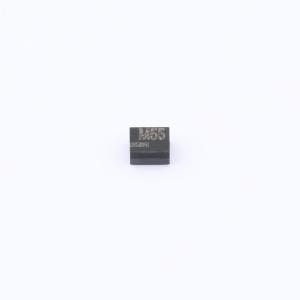

UDM92403IV#PBF

UDM92403是一种适用于空间受限或噪声敏感的低功率升压型DC - DC模块。该器件采用电感器嵌入式铁氧体基板，可降低辐射EMI噪声和传导噪声；采用塑料一体化塑封，在实现极小体积的同时，提供贴装高可靠性。 外部电路通过添加输入/输出电容器，即可使用。噪音低、易使用，性能可靠。器件能根据负载电流大小情况，在PFM模式和PWM模式之间进行平滑的模式转换。在轻负载下，自动切换到PFM模式，保证低功耗；在负载较重的情况下，自动切换为PWM模式，保证低纹波。该器件即使在PFM模式下也能提供良好的输出电压精度。它在整个负载电流范围内保持±2%的输出电压精度。 Vin > Vout时，开关占空比100%，进入直通模式。

UDM92403是一款带同步整流控制的DC/DC升压电源模块，其内置了电感、功率MOSFET和滤波电容。UDM92403提供了完整的电源解决方案，外围仅需很少的阻容器件，即可实现0.7V～5.5V宽输入电压额定输出电流、输出电压可调、并具有出色的负载调整率和线性调整率。 UDM92403具有完善的保护功能，包括过流保护（OCP），短路保护（OSP）、过压保护（OVP），欠压保护（UVP）和过温保护（OTP）等。UDM92403最大限度地减少了外部元器件的使用。

• 铁氧体陶瓷基板内部集成功率电感
• 超小占板面积（2.5mm×2.0mm）
• 屏蔽型结构，低EMI噪声
• 集成电容器一体化塑封，表面贴装可靠性高
• 同步整流技术实现高效率
• PFM / PWM自动模式切换功能
• 轻载时采用低纹波电压的PFM模式
• 满负载电流范围内，实现±2%的电压精度
• 宽输入电压：0.7V～5.5V
• 可调输出电压：1.8V～5.5V
• 最大负载电流：Iout≥30mA（Vin ≥ 0.7V，Vout = 5V）；Iout≥300mA（Vin ≥ 2.7V，Vout = 5V）
• 内部软启动、过流保护、过温保护

• 无线话筒
• 便携设备
• 干电池供电设备
