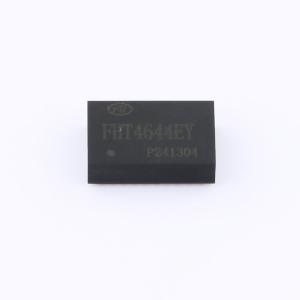

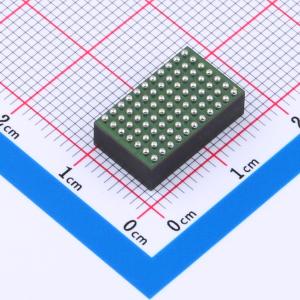

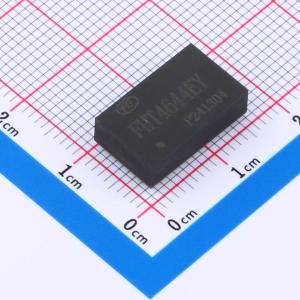

温馨提醒：图片仅供参考，商品以实物为准
FHT4644EY
使用有铅工艺 DC-DC电源芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- FHT4644是非隔离式降压型一体式塑封点电源，适用于 嵌入式大电流负载点，其体积仅有9×15×4.32mm可直接 放置于FPGA/CPU旁边，非常适合低输出电压、多路应 用的场合。可以从 4.0V~14V 电压转换至 0.8~5.5V，提供四路 ON/OFF 控制，四路 Power Good， OCP、OVP、UVP、OTP 保护功能。
- 品牌名称
- FH(风华)
- 商品型号
- FHT4644EY
- 商品编号
- C22364115
- 商品封装
- BGA-77(9x15)
- 包装方式
- 托盘
- 商品毛重
- 3.62克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源模块 | |
| 类型 | 塑封型 | |
| 功能类型 | 降压型 | |
| 输出通道数 | 4 | |
| 工作电压(Vin) | 4V~15V | |
| 转换效率 | 92% | |
| 输出电压(Vout) | 800mV~5.5V | |
| 输出电压精度 | ±1% | |
| 输出电流(最大值) | 4A |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流 | 15uA | |
| 纹波噪声 | 15mVp-p | |
| 开关频率 | 1MHz | |
| 最大容性负载 | - | |
| 工作温度 | -55℃~+125℃ | |
| 长度 | 15mm | |
| 宽度 | 9mm | |
| 高度 | 5.01mm | |
| 功能特性 | 可编程软启动；过流保护；过压保护；可编程输出电压；上电时序控制；欠压保护；过热保护 |
商品概述
该产品是一款四路输出、每路4A的非隔离降压型DC/DC电源模块，支持四路并联实现16A输出。采用超薄型SIP封装，提供LGA和BGA两种封装选项。模块采用SMT工艺，便于通过回流焊安装到PCB上，具有高功率密度和小体积的特点，超薄型封装厚度低至1.82mm。其输入电压范围为4.0V至15V，输出电压可在0.8V至5.5V范围内调节，开关频率可自动调节，典型值为1MHz。模块效率高达92%，空载功耗低，四路总和为0.01W。输出纹波电压典型值为15mVₚ₋ₚ，电压调整率典型值为±1.0%，负载调整率典型值为±0.5%。内置1ms软启动功能，并提供外部软启动选项。具备输出过流、过热、输出过压和输入欠压保护功能。工作温度范围为-55℃ ~ +125℃。模块集成了电源芯片、电感及相关元器件，外围电路简洁，仅需配置调压电阻和少量电容即可构建多路电源系统，简化设计并节省PCB空间。适用于为数字电路、FPGA、CPU、通信及存储等提供多种高精度电压，每路可持续提供4A电流，支持任意组合并联使用，模块间也可并联，特别适合低输出电压、多路应用场景。其工作模式和工作频率可根据输入、输出电压及负载自动调节，以优化性能并降低空载功耗。该模块具有高可靠性、高效率及长寿命的特点。
应用领域
- 多轨负载点调节
- CPU和GPU供电
- CPLD、DSP和FPGA
