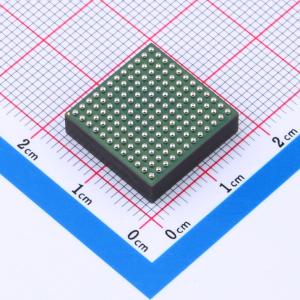

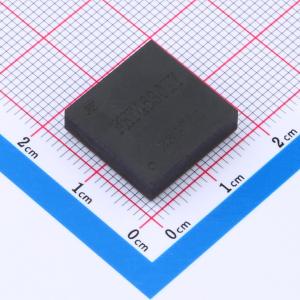

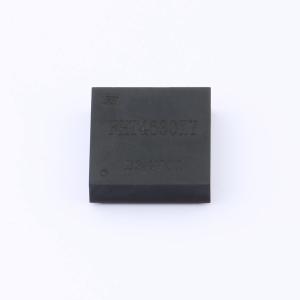

温馨提醒：图片仅供参考，商品以实物为准
FHT4630IY
DC-DC电源芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- FHT4630是一款双路18A或单路36A输出的开关模式降压DC-DC稳压模块 n 两路18A或单路36A输出 n 宽输入电压范围：4.5V~15V n 输出电压：0.6 ~ 1.8V范围内可调 n 差分远程采样放大器 n 可调开关频率 n 具备外部频率同步功能 n 最多可8相并联，最大电流达144A n 尺寸: 16mm × 16mm ×4.32mm（LGA 16mm × 16mm ×5.01mm（BGA
- 品牌名称
- FH(风华)
- 商品型号
- FHT4630IY
- 商品编号
- C22364119
- 商品封装
- BGA-144(16x16)
- 包装方式
- 托盘
- 商品毛重
- 11.66克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源模块 | |
| 功能类型 | 降压型 | |
| 输出通道数 | 2 | |
| 工作电压(Vin) | 4.5V~15V | |
| 输出电压(Vout) | 600mV~1.8V | |
| 输出电流(最大值) | 18A | |
| 转换效率 | 90% |
| 属性 | 参数值 | |
|---|---|---|
| 开关频率 | 500kHz | |
| 纹波噪声 | 30mVp-p | |
| 特性 | 过流保护；过压保护；欠压保护；过热保护 | |
| 长度 | 16mm | |
| 宽度 | 16mm | |
| 高度 | 5.01mm | |
| 工作温度 | -40℃~+125℃ |
商品概述
两路18A或单路36A输出宽输入电压范围：4.5V~15V；输出电压：0.6~1.8V范围内可调；差分远程采样放大器；可调开关频率；具备外部频率同步功能；最多可8相并联，最大电流达144A。 FHT4630是一款双路18A或单路36A输出的开关模式降压DC - DC稳压模块，内部集成了电源控制器、功率MOSFET、电感和其它外围器件。输入电压范围为4.5V~15V，通过分别调节一个外部电阻，支持两路0.6~1.8V独立可调输出或两路并联输出。基于高效率的设计，外围仅需少量的输入和输出电容，即可提供每路高达18A的输出电流。 FHT4630提供了一套完整的电源解决方案，具有出色的负载调整率和线性调整率。它可在宽负载范围内高效运行，并且可并联以提供更高的负载电流。
商品特性
- 两路18A或单路36A输出
- 宽输入电压范围：4.5V~15V
- 输出电压：0.6~1.8V范围内可调
- 差分远程采样放大器
- 可调开关频率
- 具备外部频率同步功能
- 最多可8相并联，最大电流达144A
- 尺寸: 16mm×16mm×4.32mm（LGA），16mm×16mm×5.01mm（BGA）
- 全面的保护功能，包括过流保护（OCP），过压保护（OVP），欠压保护（UVP）和过温保护（OTP）
- 内置恒定频率电流模式控制稳压器和高速开关MOS管，典型开关频率为500kHz
- 可在400kHz到780kHz范围内调节开关频率
- 具有较好的环路稳定性和较好的动态性能
- 提供逐周期电流限制和反向电流限制
- 内部集成环路补偿网络
- 可实现错相功能，多达12相
- 可选择跳周期模式或打嗝模式，实现轻载下的高效率变换
- 两个通道均可工作在脉冲突发模式，降低轻载功耗
- 可工作在脉冲跳周期模式，半载时实现低输出纹波和高效率
- 可工作在强制连续模式，达到固定工作频率和更低的输出纹波
- 多相错相并联使用可有效降低电源输入和输出端的电流纹波，实现良好的并联均流效果和热均衡效果
- 可通过调整开关频率达到更高的转换效率
- 可对输出电压跟踪进行配置
- 状态指示引脚（PGOOD）可检测输出电压是否在正常稳压值的±10%范围内
- 内部集成针对所有输出电压的环路稳定补偿系统
- 使能引脚开启电压阈值典型值为1.25V，最大阈值为1.4V，并提供150mV滞环功能
- 内置线性稳压器，将输入电压转换为5V电压，为模块内部的控制电路和MOS管驱动供电；还允许外部通过EXTVcc引脚为模块提供5V控制电压
应用领域
- 电信和网络设备
- 工业设备
- 服务器和计算
- FPGA / ASIC AI和数据挖掘
