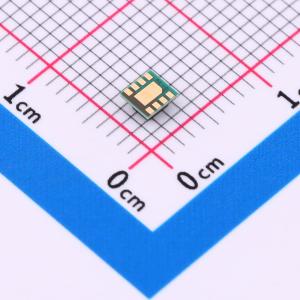

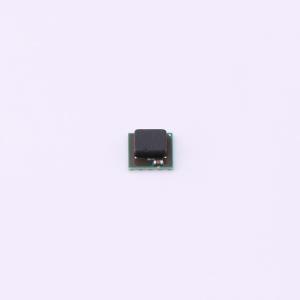

温馨提醒：图片仅供参考，商品以实物为准
FHT23030IV#PBF
DC-DC电源芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- FH(风华)
- 商品型号
- FHT23030IV#PBF
- 商品编号
- C22364118
- 商品封装
- LGA-8-EP(3x2.8)
- 包装方式
- 编带
- 商品毛重
- 0.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源模块 | |
| 类型 | - | |
| 功能类型 | 降压型 | |
| 输出通道数 | 1 | |
| 工作电压(Vin) | 4.5V~17V | |
| 转换效率 | 92% | |
| 输出电压(Vout) | 900mV~6V | |
| 输出电压精度 | - | |
| 输出电流(最大值) | 3A |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流 | 40uA | |
| 纹波噪声 | - | |
| 开关频率 | 2MHz | |
| 最大容性负载 | - | |
| 工作温度 | -40℃~+110℃ | |
| 长度 | 3mm | |
| 宽度 | 2.8mm | |
| 高度 | 1.4mm | |
| 功能特性 | 可编程软启动；欠压保护；过流保护；短路保护；轻载高效模式；可编程输出电压；过热保护 |
商品概述
FHT23030是一款非隔离式DC/DC电源模块，提供了完整的电源解决方案，简化设计，外围仅需很少的阻容器件，即可实现4.5~17V输入电压、3A额定输出电流，输出电压可调，并具有出色的负载调整率和线性调整率。 为更大限度提高效率，FHT23030以2MHz的标称开关频率工作在PFM模式，并在轻载时自动进入省电模式。在省电模式下，该模块静态工作电流的典型值为40μA。 FHT23030具有全方位的保护特性，包括过流保护（OCP）、短路保护（SCP）、输入欠压锁定保护（UVLO）和过温保护。
商品特性
- 3A连续输出电流
- 输入电压范围：4.5V - 17V
- 输出电压：0.9V - 6V
- CoT控制拓扑
- 40uA静态工作电流
- 轻负载效率的省电模式
- 电源正常输出指示（PG）
- 可编程软启动
- 小尺寸LGA封装 (3mm×2.8mm×1.4mm)
应用领域
- 工业设备
- 电信和网络系统
- 固态硬盘
