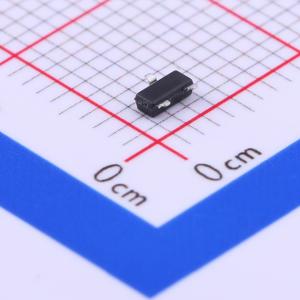

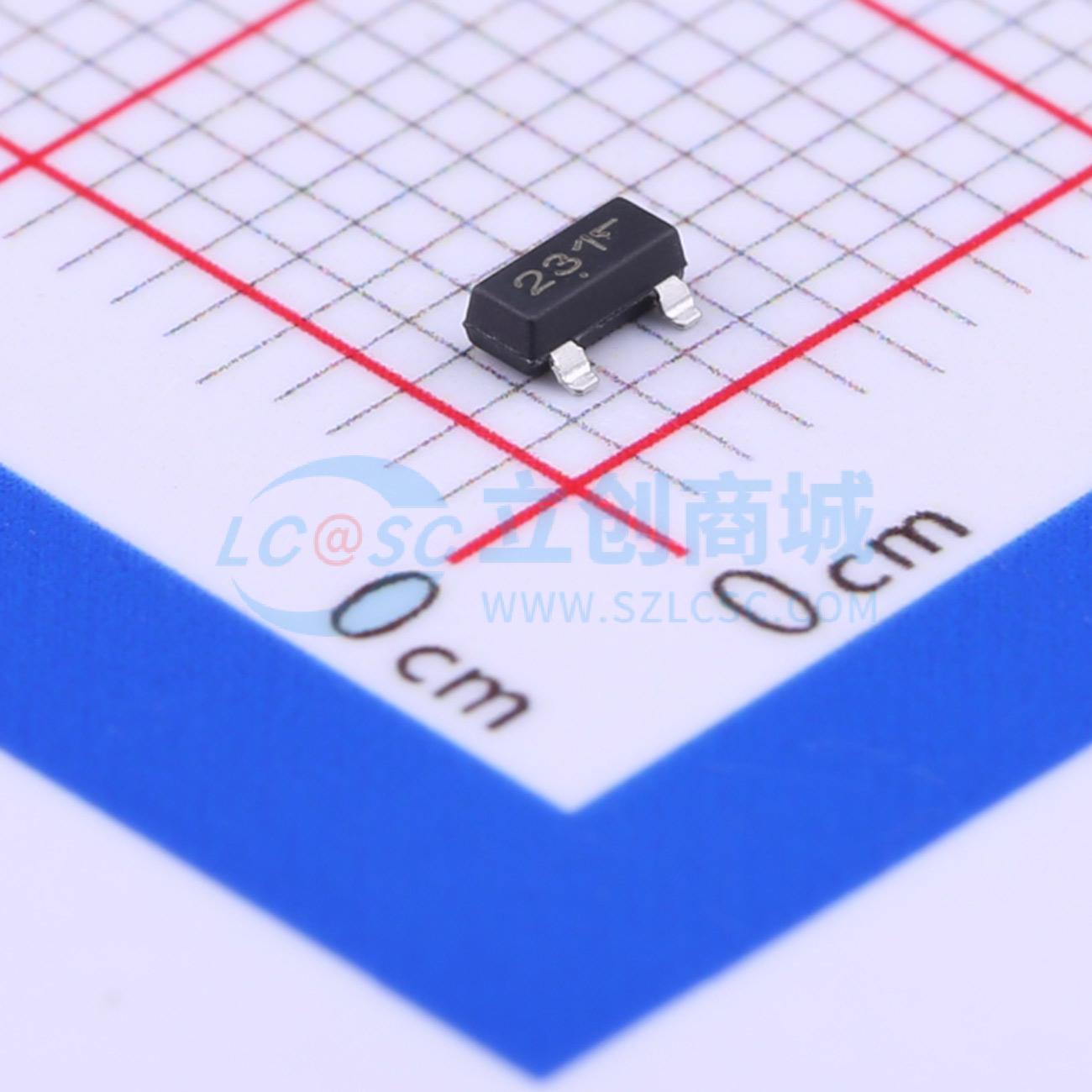

CM1213A-01SO

CM1213A 系列二极管阵列专为需要最小电容负载的电子元件或子系统提供静电放电（ESD）保护而设计。这些器件非常适合保护具有高数据和时钟速率的系统，或用于需要低电容负载的电路。每个 ESD 通道由一对串联的二极管组成，可将正或负 ESD 电流脉冲导向正（Vₚ）或负（Vₙ）电源轨。在 Vₚ 和 Vₙ 之间嵌入了一个齐纳二极管，具有两个优点。首先，它可保护 VCC 轨免受 ESD 冲击；其次，它消除了原本用于吸收正向 ESD 冲击到地所需的旁路电容。CM1213A 可根据 IEC 61000 - 4 - 2 标准，防护高达 12 kV 的 ESD 脉冲。

• 提供单通道、双通道和四通道 ESD 保护
• 符合 IEC61000 - 4 - 2 4 级 ESD 保护：±12 kV 接触放电
• 典型通道输入电容低至 0.85 pF
• 电容随温度和电压的变化极小
• 典型通道输入电容匹配度为 0.02 pF，非常适合差分信号
• 每个 CH（I/O）引脚可承受超过 1000 次 ESD 冲击
• 带有 SZ 前缀，适用于汽车及其他有特殊场地和控制变更要求的应用；符合 AEC - Q101 标准，可提供生产件批准程序（PPAP）文件
• 这些器件无铅、无卤素/无溴化阻燃剂（BFR），符合 RoHS 标准

• 台式电脑、笔记本电脑和外设中 480 Mbps 的 USB2.0 端口
• 400 Mbps/800 Mbps 的 IEEE1394 火线端口
• 笔记本电脑、机顶盒、数字电视、液晶显示器中的 DVI 端口、HDMI 端口
• 台式电脑和硬盘驱动器中的串行 ATA 端口
• PCI Express 端口
• 通用高速数据线 ESD 保护
