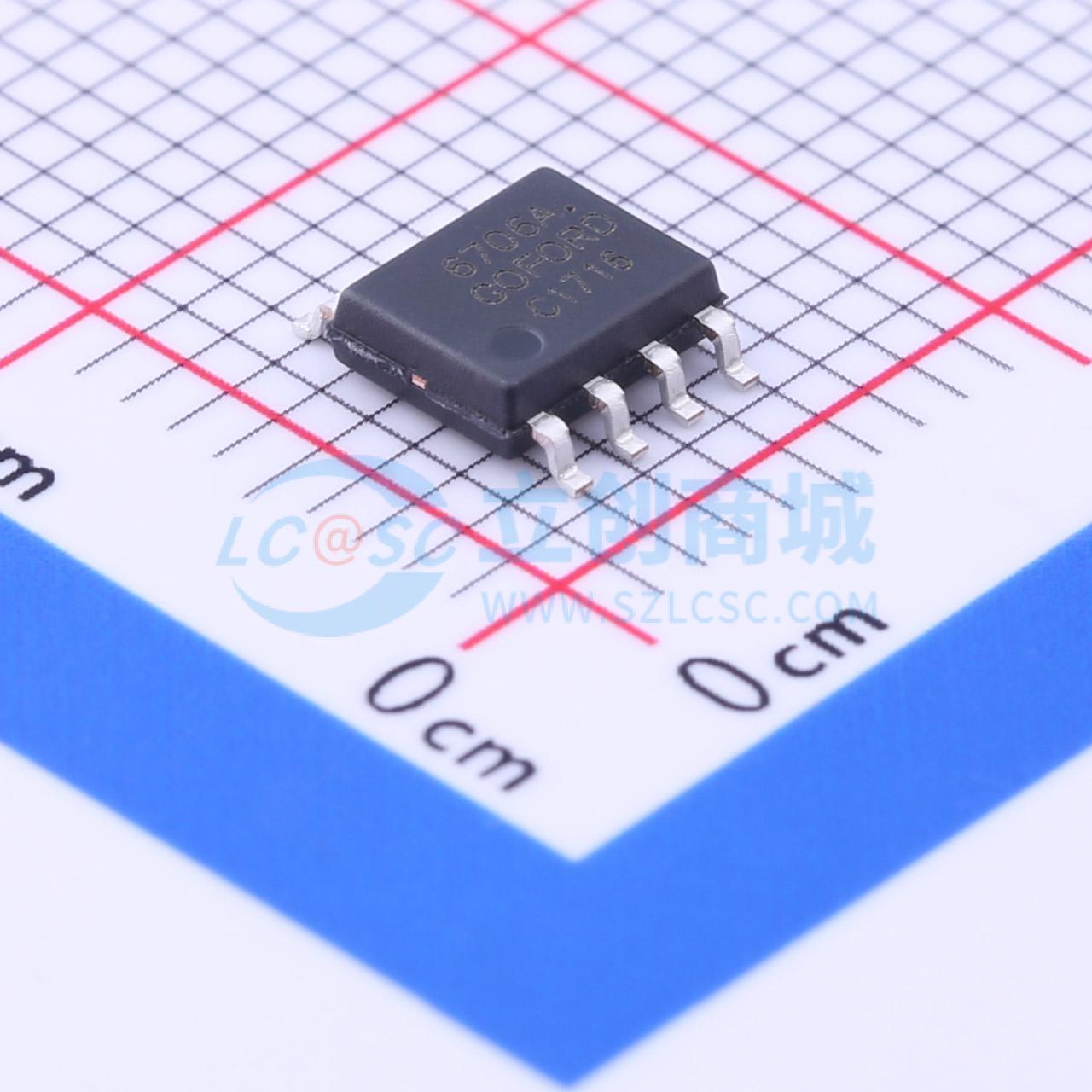

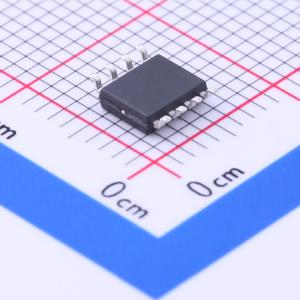

温馨提醒：图片仅供参考，商品以实物为准
6706A
1个N沟道+1个P沟道 耐压:30V 电流:6.5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N+P沟道,30V/-30V，6.5A/-5A
- 品牌名称
- GOFORD(谷峰)
- 商品型号
- 6706A
- 商品编号
- C239039
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.202克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道+1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 6.5A | |
| 导通电阻(RDS(on)) | 60mΩ@10V | |
| 耗散功率(Pd) | 2W | |
| 阈值电压(Vgs(th)) | 2.5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 9.2nC@10V | |
| 输入电容(Ciss) | 255pF | |
| 反向传输电容(Crss) | 99pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道+P沟道 | |
| 输出电容(Coss) | 100pF |
商品概述
6706A采用先进的沟槽技术，可提供出色的RDS(ON)和低栅极电荷，适用于多种应用。
商品特性
- NMOS
- VDS 30V
- ID（VGS = 10 V时）6.5A
- RDS(ON)（VGS = 10 V时）< 20 mΩ
- RDS(ON)（VGS = 4.5 V时）< 30 mΩ
- 100%雪崩测试
- 符合RoHS标准
- PMOS
- VDS -30V
- ID（VGS = -10 V时）-5A
- RDS(ON)（VGS = -10 V时）< 45 mΩ
- RDS(ON)（VGS = -4.5V时）< 70 mΩ
- 100%雪崩测试
- 符合RoHS标准
应用领域
- 电源开关
- DC/DC转换器
