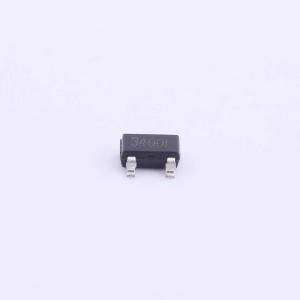

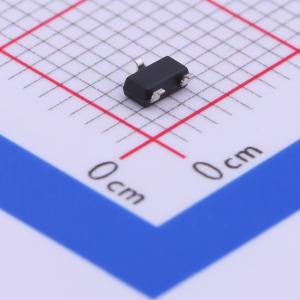

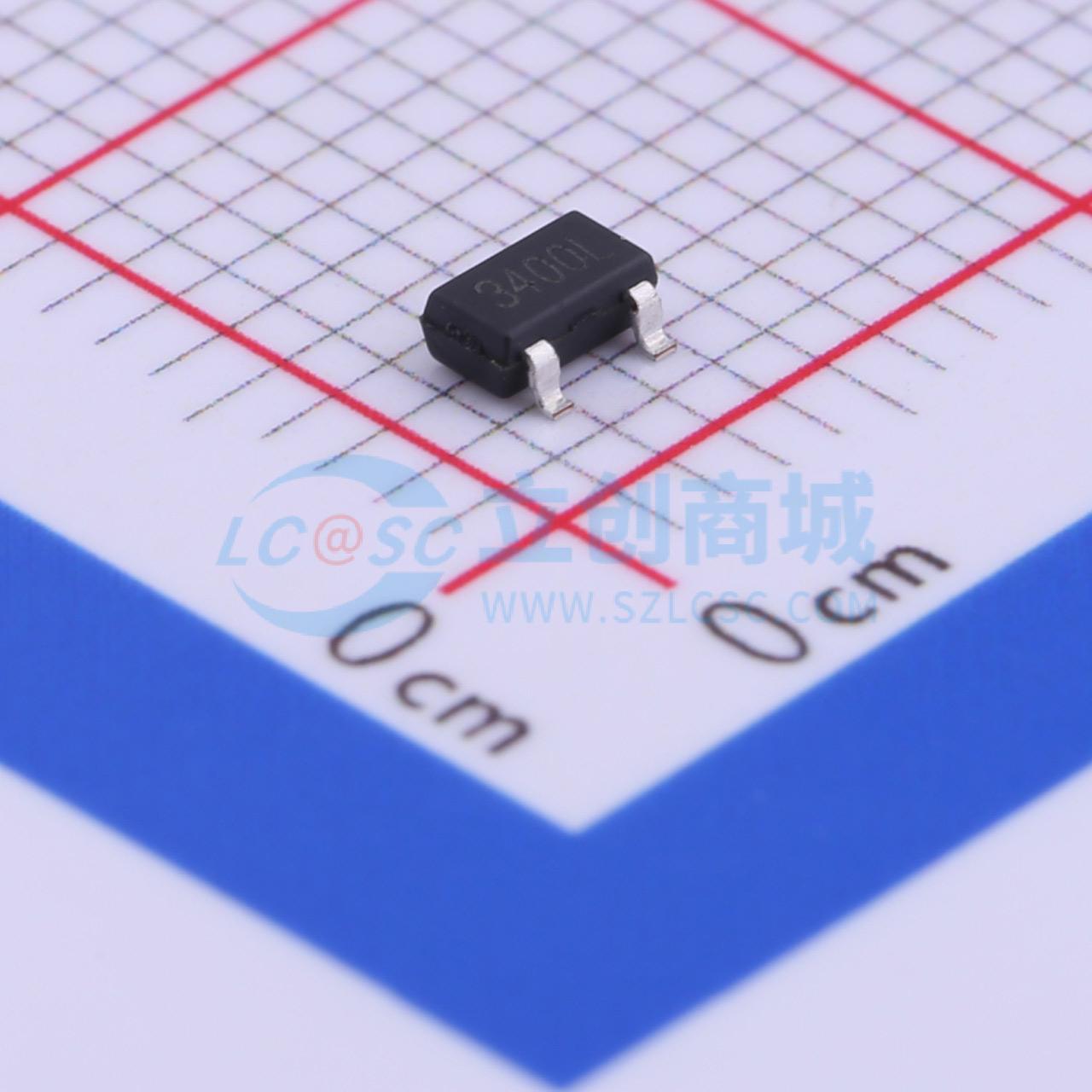

3400L
1个N沟道 耐压:30V 电流:5.6A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 加湿器/小型手电筒/LED闪光器/圣诞灯/跑马灯控制器用
- 品牌名称
- GOFORD(谷峰)
- 商品型号
- 3400L
- 商品编号
- C239047
- 商品封装
- SOT-23-3L
- 包装方式
- 编带
- 商品毛重
- 0.035克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 5.6A | |
| 导通电阻(RDS(on)) | 59mΩ@2.5V | |
| 耗散功率(Pd) | 1.4W | |
| 阈值电压(Vgs(th)) | 1.4V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 9.5nC@4.5V | |
| 输入电容(Ciss) | 820pF | |
| 反向传输电容(Crss) | 77pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 99pF |
商品概述
这款N沟道MOSFET专为提高使用同步或传统开关PWM控制器的DC/DC转换器的整体效率而设计。它针对低栅极电荷、低漏源导通电阻和快速开关速度进行了优化。
商品特性
- 栅源电压为4.5 V时，漏源导通电阻 = 12 mΩ
- 13 A、30 V。栅源电压为10 V时，漏源导通电阻 = 9 mΩ
- 低栅极电荷（栅源电压为5 V时为10 nC）
- 极低的米勒电荷（3 nC）
- 低栅极电阻（1 Ω）
- 符合ROHS标准
应用领域
- DC-DC降压转换器的控制开关
- 笔记本电脑Vcore
- 电信/网络负载点
