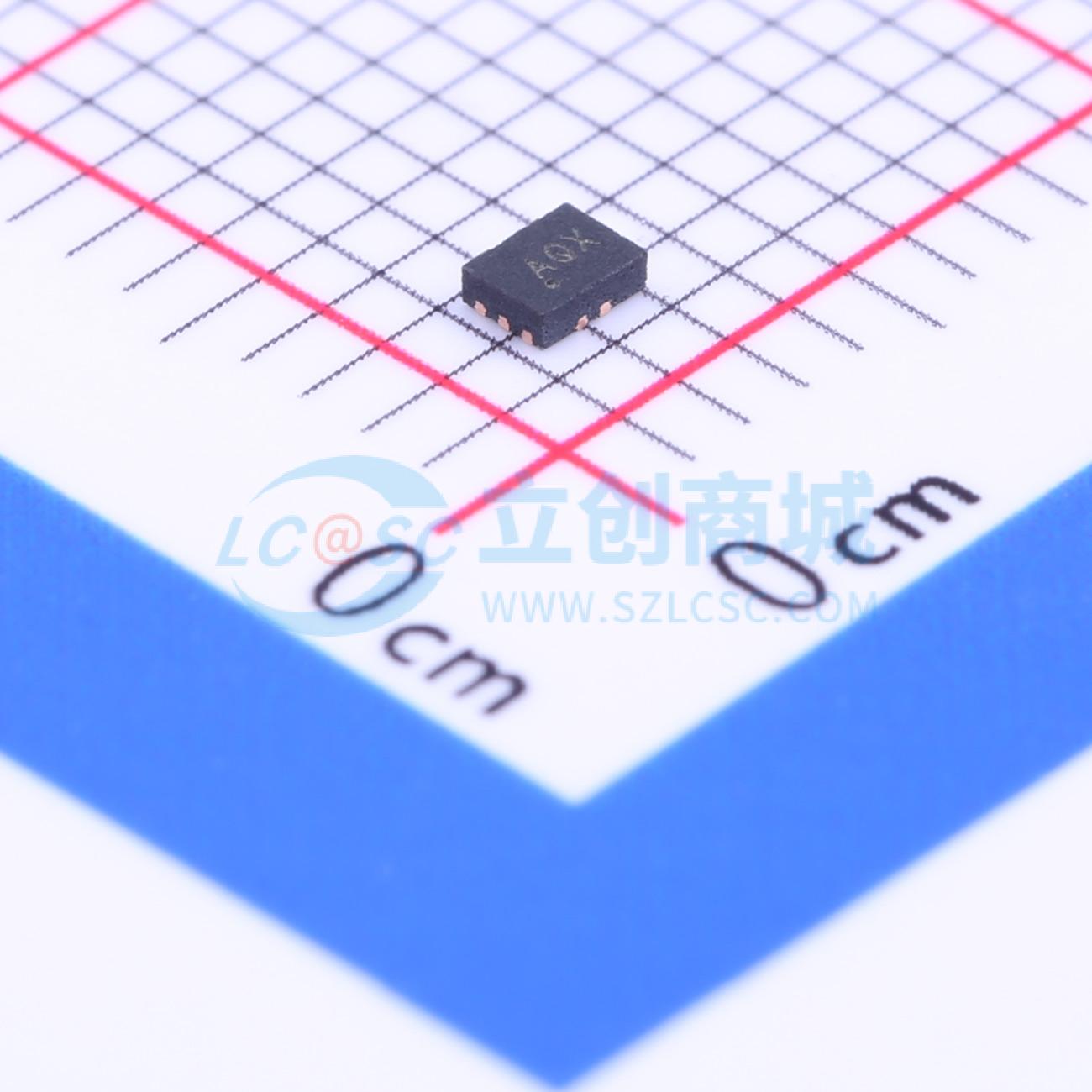

BCT4321NETB-TR

具备负信号处理能力的USB2.0高速及音频开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: BCT4321N是一款双刀双掷（DPDT）模拟开关，可对USB2.0和负信号音频模拟信号进行复用。其中一个通道具有宽带宽和低位间偏斜特性，能够以良好的信号完整性传输高速差分信号。另一个通道具有超低导通电阻（2.5Ω）
品牌名称: BROADCHIP(广芯电子)
商品型号: BCT4321NETB-TR
商品编号: C239189
商品封装: WQFN-10(1.4x1.8)
包装方式: 编带
商品毛重: 0.027克(g)

商品参数

商品概述

BCT4321N是一款双刀双掷（DPDT）模拟开关，可对USB2.0和负信号音频模拟信号进行复用。一个通道具有宽带宽和低位间偏斜特性，能够以良好的信号完整性传输高速差分信号。另一个通道具有超低导通电阻（2.5Ω）。每个开关均为双向开关，输出端信号几乎无衰减。其行业领先优势包括：由于通道电阻和I/O电容较低，传播延迟小于250ps；通道间串扰抑制能力强，噪声干扰极小。 BCT4321N采用环保型QFN1.4X1.8-10封装。工作环境温度范围为-40℃至+85℃。

商品特性

VCC工作范围：2.7V至5.0V
-3dB带宽：720MHz（USB模式）
关断隔离度：66dB @ 1MHz
串扰抑制：86dB @ 1MHz
低导通电阻：VCC = 3.6V时为2.5Ω（音频模式）；VCC = 3.6V时为8.5Ω（USB模式）
模拟信号范围：VCC - 6.5V至VCC - 2（音频模式）；0V至VCC（USB模式）
音频通道分流电阻，可降低爆音和咔嗒声噪声；公共D+/R、D-/L端口具备断电保护功能

应用领域

手机
高保真音频切换
USB 2.0高速数据切换
USB 3.x Type C切换

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	工作电压	2.7V~5V
	导通时间(ton)	20ns
	导通电阻(Ron)	8.5Ω；2.5Ω

	属性	参数值
	关闭时间(toff)	15ns
	工作温度	-40℃~+85℃
	导通电容(Con)	7pF
	带宽	720MHz
	传播延迟(tpd)	250ps
