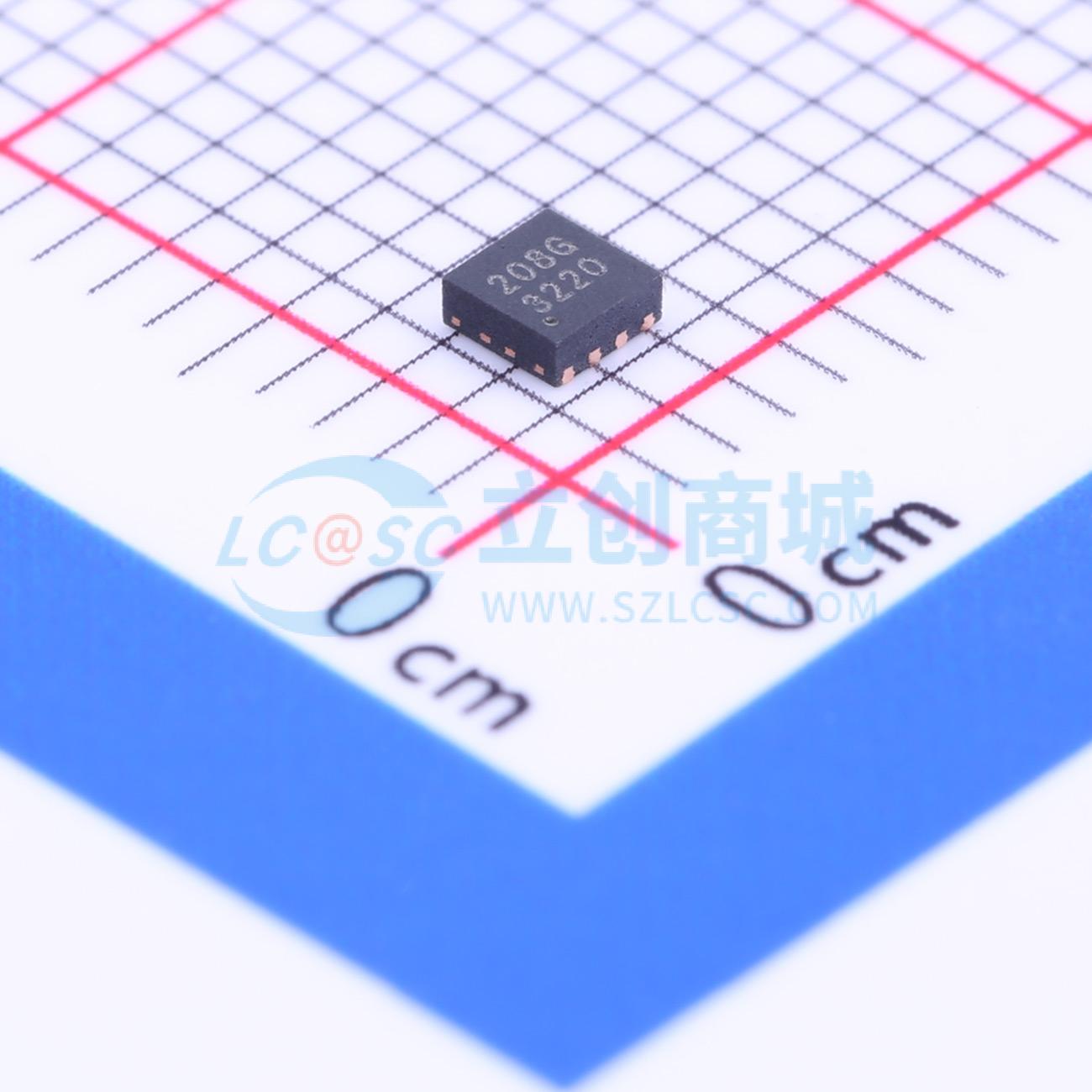

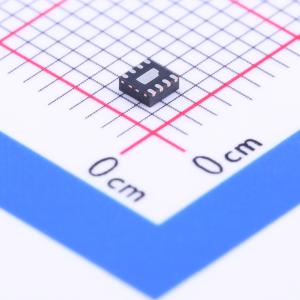

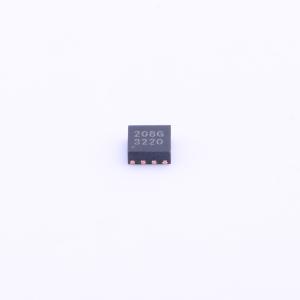

BCT3220ELA-TR
4通道LED驱动器（共阳极和共阴极）
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款高性能白光 LED 驱动器，使用内部电阻为四个 LED 设置偏置电流，匹配度为 ±1.5%。与镇流电阻相比，其优点包括随电源电压变化的偏置变化小、压降电压显著降低，在某些应用中效率显著提高。在每个输出端 20mA 负载下仅需 50mV 压降电压即可匹配 LED 亮度。通过一个 SEL 引脚，可支持驱动 4 个并联共阳极或共阴极白光 LED，并调节恒定电流以实现均匀亮度。用户可通过串行脉冲轻松将 LED 电流配置为 2.5mA 至 20mA。通过向 EN 引脚施加脉冲信号可实现白光 LED 电流的调光，用户可设置总共 8 个电流档位。内部软启动电路可有效降低启动和模式转换时的浪涌电流。
- 品牌名称
- BROADCHIP(广芯电子)
- 商品型号
- BCT3220ELA-TR
- 商品编号
- C239191
- 商品封装
- TDFN-8L-EP(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 2.7V~5.5V | |
| 开关频率 | - | |
| 通道数 | 4 | |
| 输出电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 20mA | |
| 调光 | PWM | |
| 特性 | 过温保护(OTP) | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+85℃ | |
| 恒流精度 | 1.5% |
商品概述
BCT3220 是一种高性能的白光LED驱动器。BCT3220 使用内部电阻为四个匹配度达到 +/-1.5% 的 LED 设置偏置电流。与镇流电阻相比，BCT3220 的优势包括随电源电压变化时偏置电流的变化更小、显著更低的压降电压，在某些应用中效率也显著提高。在每个输出端以 20mA 负载下，BCT3220 仅需要 50mV 的压降电压来匹配 LED 的亮度。
通过使用一个 SEL 引脚，BCT3220 可以支持驱动 4 个并联共阳极或共阴极的白光 LED，并调节恒定电流以实现均匀亮度。用户可以通过串行脉冲轻松配置 LED 电流从 2.5mA 到 20mA。通过对 EN 引脚施加脉冲信号可以实现白光 LED 电流的调光。用户总共可以设置 8 个级别的电流。内部软启动电路有效减少了启动和模式转换时的冲击电流。
商品特性
- 驱动共阳极或共阴极LED
- 20mA时低压降50mV
- 20mA满量程电流
- LED电流匹配度小于2%（典型值）
- 单线接口用于8级亮度控制
- 供电电压范围2.7V至5.5V
- 热关断保护
- 低输入噪声和电磁干扰
- 符合RoHS标准，100%无铅(Pb)，DFN-8L封装
应用领域
- 手机
- PDA
- 数码相机，摄像机
- 便携式仪器
- 电池供电设备
