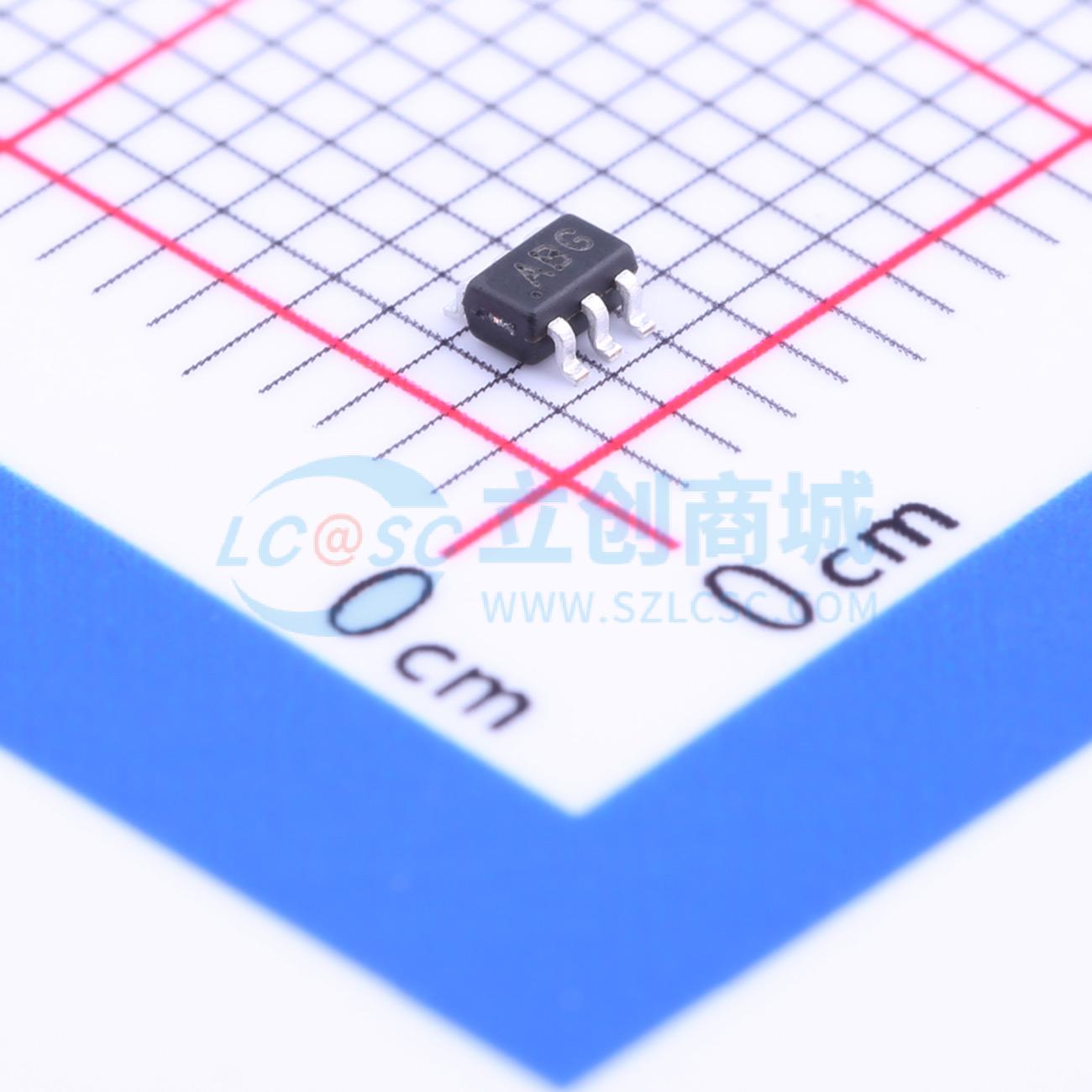

温馨提醒：图片仅供参考，商品以实物为准
BCT4157EXT-TR
低压 2.8Ω SPDT模拟开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BCT4157/4157B是一款高带宽、快速单刀双掷（SPDT）CMOS开关。它可用作模拟开关或低延迟总线开关。BCT4157/4157B在1.65V至5.5V的宽工作电源电压范围内使用，在1.65V时最大导通电阻为5.1欧姆，在2.3V时为3.9欧姆，在4.5V时为2.85欧姆
- 品牌名称
- BROADCHIP(广芯电子)
- 商品型号
- BCT4157EXT-TR
- 商品编号
- C239190
- 商品封装
- SC-70-6
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | 1 | |
| 工作电压 | 1.65V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 3Ω | |
| 工作温度 | -40℃~+85℃ | |
| 带宽 | 300MHz | |
| 传播延迟(tpd) | 300ps |
商品概述
BCT4157/4157B是一款高带宽、快速单刀双掷（SPDT）CMOS开关。它可用作模拟开关或低延迟总线开关。BCT4157/4157B的工作电源电压范围为1.65V至5.5V，在1.65V时最大导通电阻为5.1欧姆，在2.3V时为3.9欧姆，在4.5V时为2.85欧姆。 先断后通式切换可防止两个开关同时启用，从而消除切换过程中的信号中断。 控制输入S可承受高达5.5V的输入驱动信号，与电源电压无关。BCT4157/4157B是FSA4157/NC7SB4157的改进型直接替代产品。
商品特性
- 适用于总线和模拟应用的CMOS技术
- 低导通电阻：3欧姆
- 宽VCC范围：1.65V至5.5V
- 轨到轨信号范围
- 控制输入过压容限：最小5.5V
- 高关断隔离度：10MHz时为57dB
- 54dB（10MHz）串扰抑制，可减少信号失真
- 先断后通式切换
- 高带宽：300MHz
- 扩展工业温度范围：-40℃至85℃
- 是NC7SB4157的改进型直接替代产品
- 封装（提供无铅和环保型）
应用领域
- 手机
- 个人数字助理（PDA）
- 便携式仪器
- 电池供电通信设备
- 计算机外设
