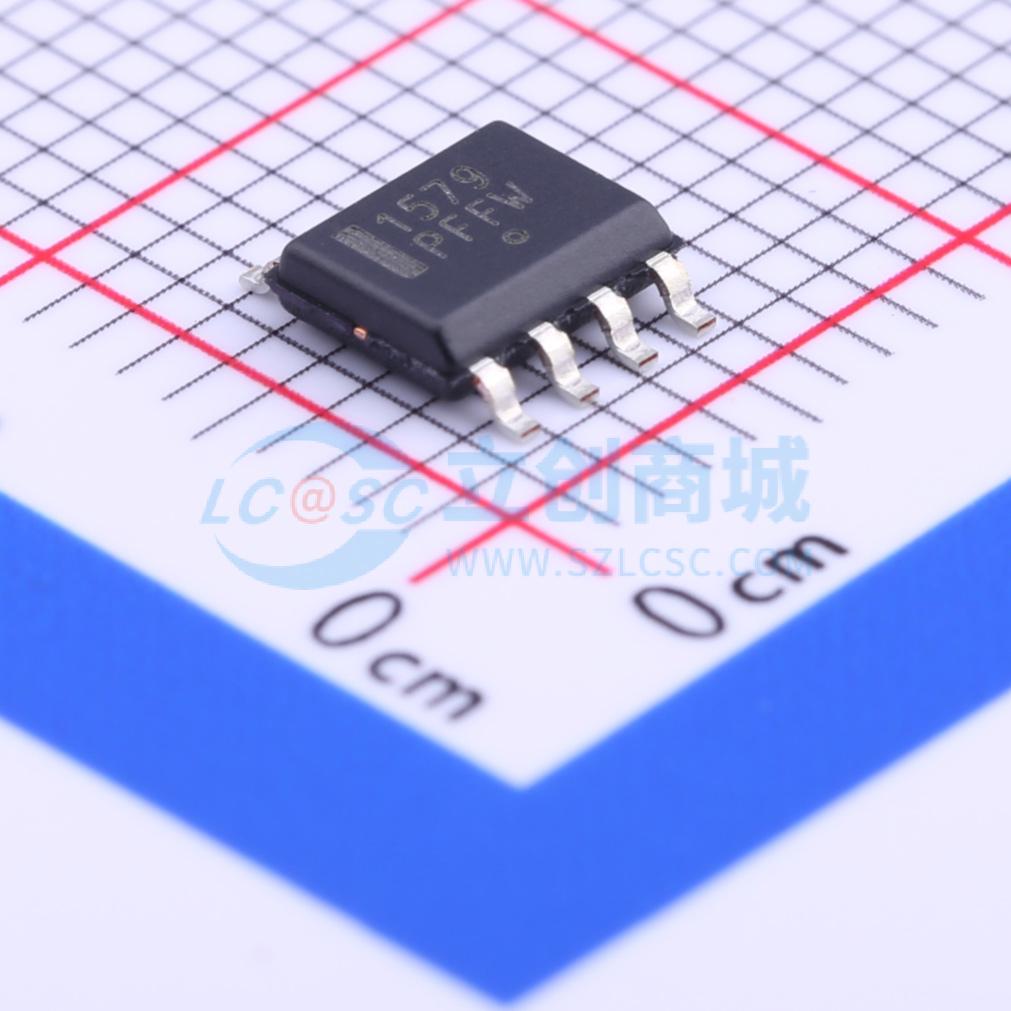

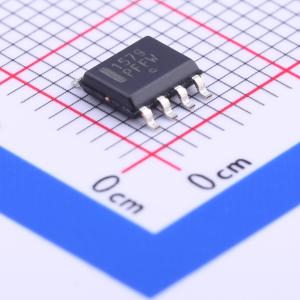

温馨提醒：图片仅供参考，商品以实物为准
NCP1579DR2G
同步降压控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NCP1579是一款低电压PWM控制器,设计用于从5V或12V电源供电。该设备能够产生低至0.8V的输出电压,提供1A的门极驱动能力,内部设置275kHz振荡器。具有外部补偿误差放大器、电容器编程软启动、可编程短路保护和欠压锁定等功能。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCP1579DR2G
- 商品编号
- C235991
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.207克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~13.2V | |
| 输出电压 | 800mV~5V | |
| 输出电流 | - | |
| 开关频率 | 275kHz | |
| 工作温度 | 0℃~+70℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 8mA | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | 可调 |
商品概述
NCP1579是一款低成本PWM控制器，设计用于5 V或12 V电源供电。该器件能够产生低至0.8 V的输出电压。这款8引脚器件提供了最佳的集成度，以减小电源的尺寸和成本。NCP1579采用1 A栅极驱动器设计，并内置275 kHz振荡器。除了具备1 A栅极驱动能力外，栅极驱动器的其他提高效率特性还包括自适应非重叠电路。该器件还集成了一个外部补偿误差放大器和一个电容可编程软启动功能。保护特性包括可编程短路保护和欠压锁定（UVLO）。NCP1579采用8引脚SOIC封装。 NCP1579是一款用于5.0 V和12 V总线DC-DC转换的PWM控制器。该器件内置1 A栅极驱动电路，旨在驱动同步整流降压拓扑中的N沟道MOSFET。当VFB引脚连接到VOUT时，转换器的输出电压可精确调节至800 mV ±2.0%。开关频率内置设定为275 kHz。采用了高增益跨导运算误差放大器（OTA）。
商品特性
- 输入电压范围：4.5至13.2 V
- 275 kHz内置振荡器
- 升压引脚工作电压可达30 V
- 电压模式PWM控制
- 0.8 V ±2.0%内置参考电压
- 输出电压可调
- 电容可编程软启动
- 内置1 A栅极驱动器
- 最大占空比80%
- 输入欠压锁定
- 可编程电流限制
- 这些器件无铅、无卤素/无溴化阻燃剂，符合RoHS标准
应用领域
- 机顶盒
- 蓝光DVD
- 液晶电视
- DSP和FPGA电源
- DC-DC稳压模块
