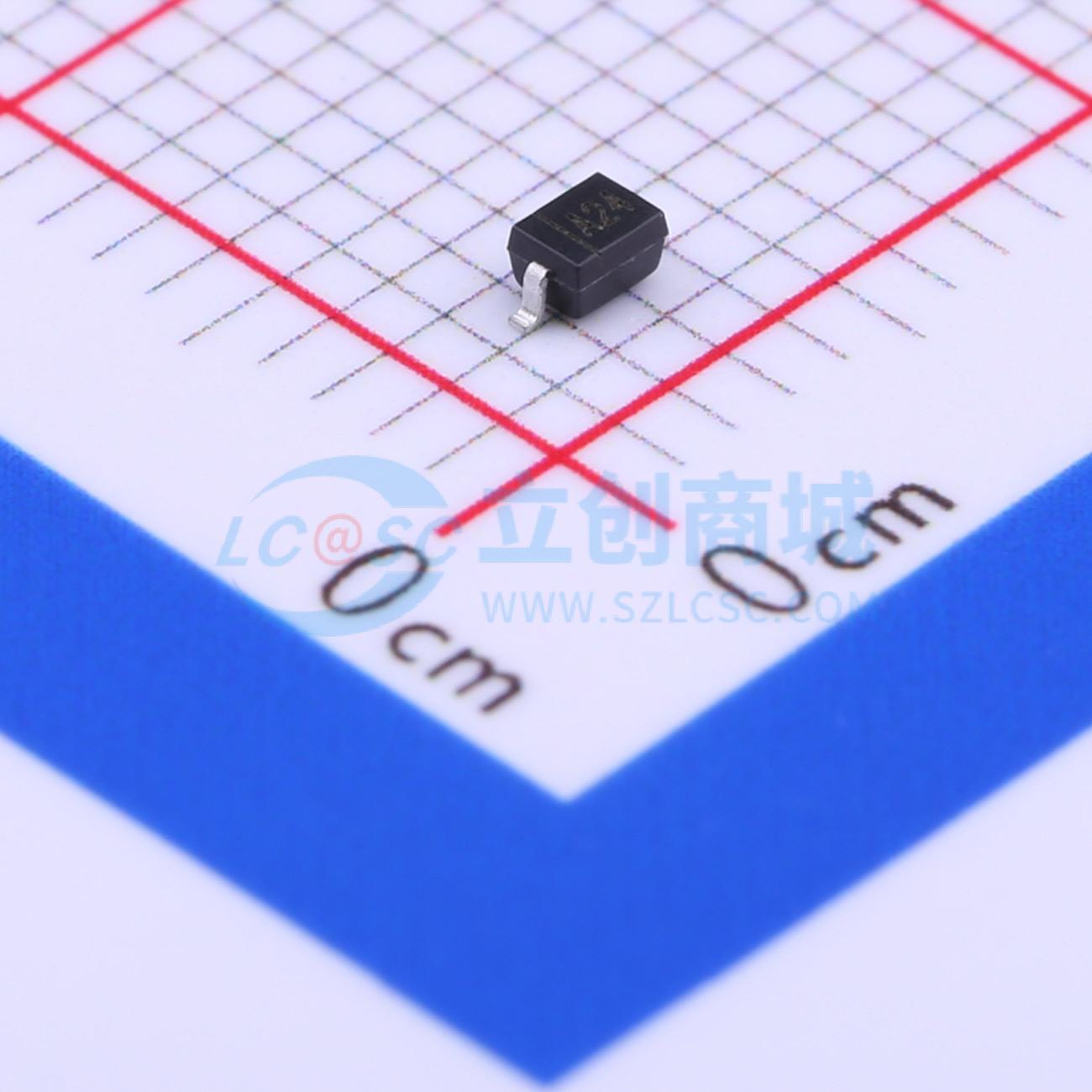

温馨提醒：图片仅供参考，商品以实物为准
DESD1LIN2WSQ-7
双向ESD 15V 24V截止 峰值浪涌电流：3A@8/20us
- 描述
- DESD1LIN2WSQ是一款采用小尺寸表面贴装封装的下一代静电放电（ESD）和浪涌保护器件。它符合AEC Q101标准，具备生产件批准程序（PPAP）支持，旨在保护汽车本地信息网络（LIN）的一条数据线。适用于LIN总线保护
- 品牌名称
- DIODES(美台)
- 商品型号
- DESD1LIN2WSQ-7
- 商品编号
- C194384
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.025克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 15V；24V | |
| 钳位电压 | 25V；50V | |
| 峰值脉冲电流(Ipp) | 3A@8/20us | |
| 峰值脉冲功率(Ppp) | 160W@8/20us | |
| 击穿电压 | 18.9V；27.8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1nA；1nA | |
| 通道数 | 单路 | |
| 工作温度 | -65℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 13pF |
商品概述
DESD1LIN2WSQ是一款下一代ESD和浪涌保护器件，采用小尺寸表面贴装封装。它符合AEC - Q101标准，具备生产件批准程序（PPAP）支持，旨在保护汽车本地信息网络（LIN）的一条数据线。
商品特性
- 符合IEC 61000 - 4 - 2标准提供ESD保护：空气放电±30kV，接触放电±30kV
- 单通道ESD保护
- 通道输入电容低
- 完全无铅且符合RoHS标准
- 无卤素和锑，“绿色”器件
- DESD1LIN2WSQ适用于需要特定变更控制的汽车应用；该器件符合AEC - Q101标准，可进行PPAP，且在通过IATF 16949认证的工厂生产。
应用领域
- LIN总线保护
