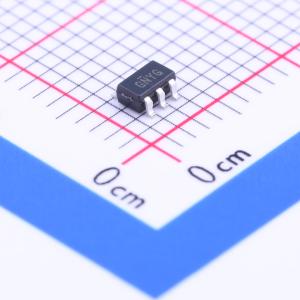

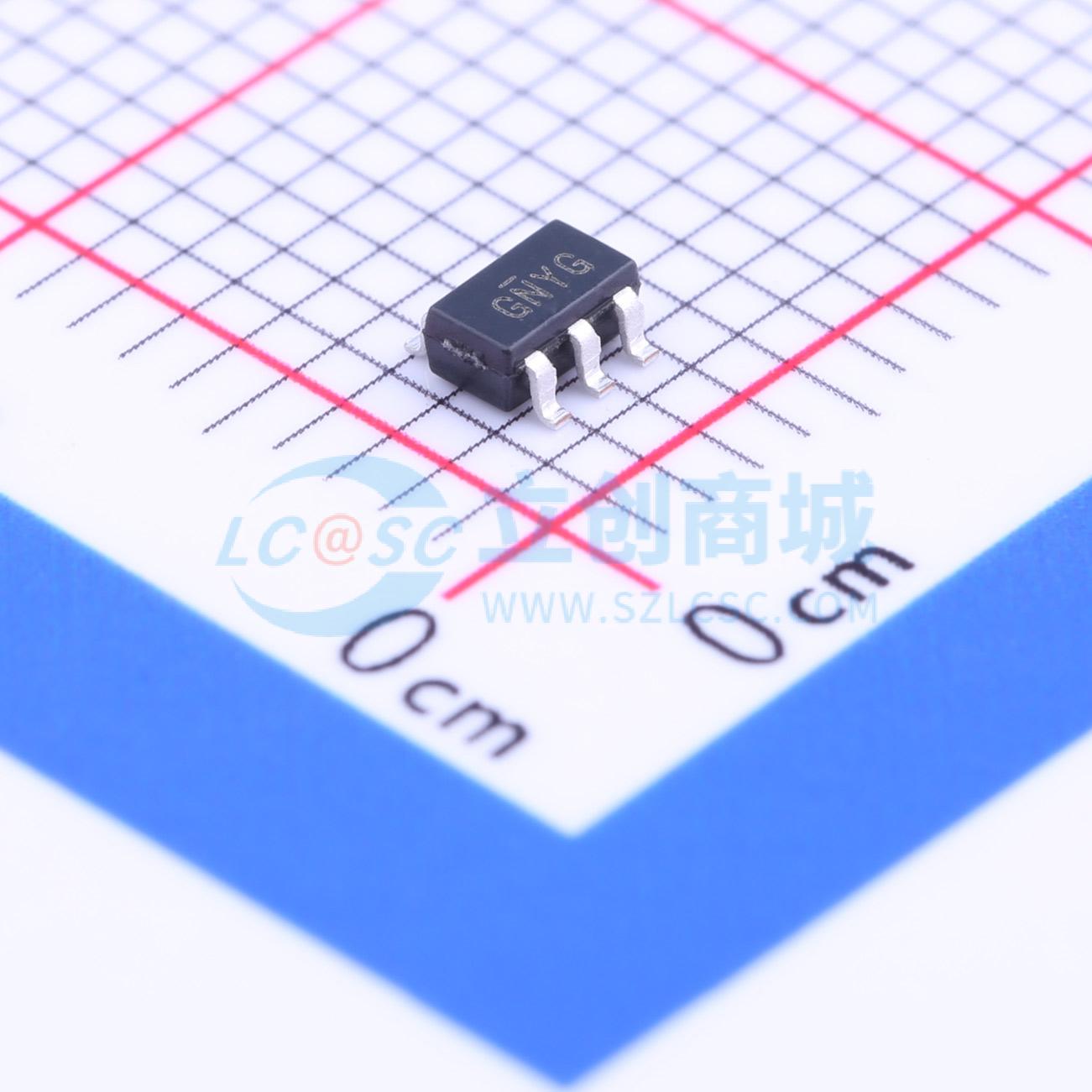

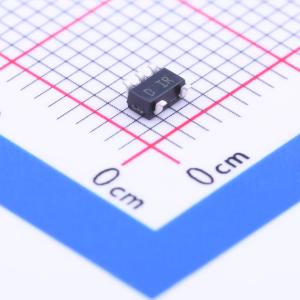

温馨提醒：图片仅供参考，商品以实物为准
IR25750LTRPBF
SOT-23电流感应IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 电流感应IC
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IR25750LTRPBF
- 商品编号
- C194385
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | - | |
| 工作电压 | -5V~600V |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | - | |
| 电池节数 | - | |
| 工作温度 | -40℃~+125℃ |
商品概述
IR25750L是一款新型电流检测IC，可在开关导通期间提取功率MOSFET的VDS(导通)或IGBT的VCE(导通)。然后，600V高压集成电路（HVIC）技术在MOSFET或IGBT关断期间阻断高漏极电压。该IC可省去外部电流检测电阻，从而降低功率损耗并提高整个系统的效率。该IC包含一个栅极驱动输入，为IC提供VCC电源电压，并使内部检测电路与开关的导通和关断时间同步。还具备可编程性和温度补偿功能。
商品特性
- 检测VDS(导通)或VCE(导通)
- 省去外部电流检测电阻
- 实现无电感电流检测
- 具备600V阻断能力
- 具备可编程性和温度补偿功能
- 无需VCC
- 栅极驱动导通/关断同步输入
- 栅极开启时的滤波延迟（典型值200纳秒）
- 栅极和CS引脚采用20.8V齐纳钳位
- 所有引脚均集成ESD保护和抗闩锁功能
- 采用微型5引脚SOT - 23封装
应用领域
- MOSFET、直插式场效应晶体管（DirectFET）或IGBT电流检测
- 过流保护
- 工业应用
- 电机控制
- 电动工具
- 砖式转换器
- 叉车感应加热
