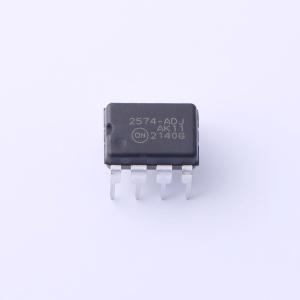

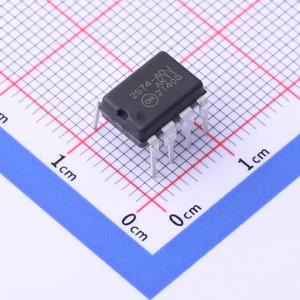

温馨提醒：图片仅供参考，商品以实物为准
LM2574N-ADJG
可调输出电压降压开关稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM2574NADJG是一款单片集成电路,适用于设计简单的降压开关稳压器。该系列器件能够驱动0.5A负载,具有良好的线路和负载调节性能。LM2574NADJG支持固定的输出电压版本（3.3V, 5.0V, 12V, 15V）和可调输出电压版本。该器件具有±4%的输出电压精度,宽输入电压范围（4.75V至40V）,并且只需要4个外部组件。内置52kHz固定频率振荡器,低功耗待机模式,以及过温保护和过流保护功能。
- 品牌名称
- onsemi(安森美)
- 商品型号
- LM2574N-ADJG
- 商品编号
- C236268
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 1.58克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.75V~40V | |
| 输出电压 | 1.23V~37V | |
| 输出电流 | 500mA | |
| 开关频率 | 52kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式；升压式；降压-升压式 | |
| 静态电流(Iq) | 5mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
LM2574系列稳压器是单片集成电路，非常适合用于轻松便捷地设计降压开关稳压器（降压转换器）。该系列的所有电路都能够驱动0.5 A负载，且具有出色的线性和负载调节能力。这些器件有3.3 V、5.0 V、12 V、15 V固定输出电压版本以及可调输出版本。 这些稳压器的设计旨在减少外部元件数量，以简化电源设计。多家不同的电感器制造商提供了针对LM2574优化的标准系列电感器。 由于LM2574转换器是开关模式电源，与流行的三端线性稳压器相比，其效率显著提高，尤其是在输入电压较高的情况下。在大多数情况下，LM2574稳压器的功耗非常低，通常印刷电路板上的铜走线就是唯一需要的散热片，无需额外的散热措施。 LM2574的特性包括：在指定的输入电压和输出负载条件下，输出电压保证有±4%的容差；在0℃至+125℃范围内，振荡器频率有±10%（±2%）的容差。具备外部关断功能，典型待机电流为60 μA。输出开关具备逐周期电流限制以及热关断功能，可在故障条件下提供全面保护。
商品特性
- 3.3 V、5.0 V、12 V、15 V及可调输出版本
- 可调版本输出电压范围为1.23至37 V，在电压和负载条件下最大误差±4%
- 保证0.5 A输出电流
- 宽输入电压范围：4.75至40 V
- 仅需4个外部元件
- 52 kHz固定频率内部振荡器
- 具备TTL关断能力，低功耗待机模式
- 高效率
- 使用现成的标准电感器
- 热关断和电流限制保护
- 适用于汽车及其他需要场地和控制变更应用的NCV前缀
- 提供无铅封装
应用领域
- 简单高效的降压（Buck）稳压器
- 线性稳压器的高效预稳压器
- 板载开关稳压器
- 正转负转换器（升降压）
- 负升压转换器
- 电池充电器电源
