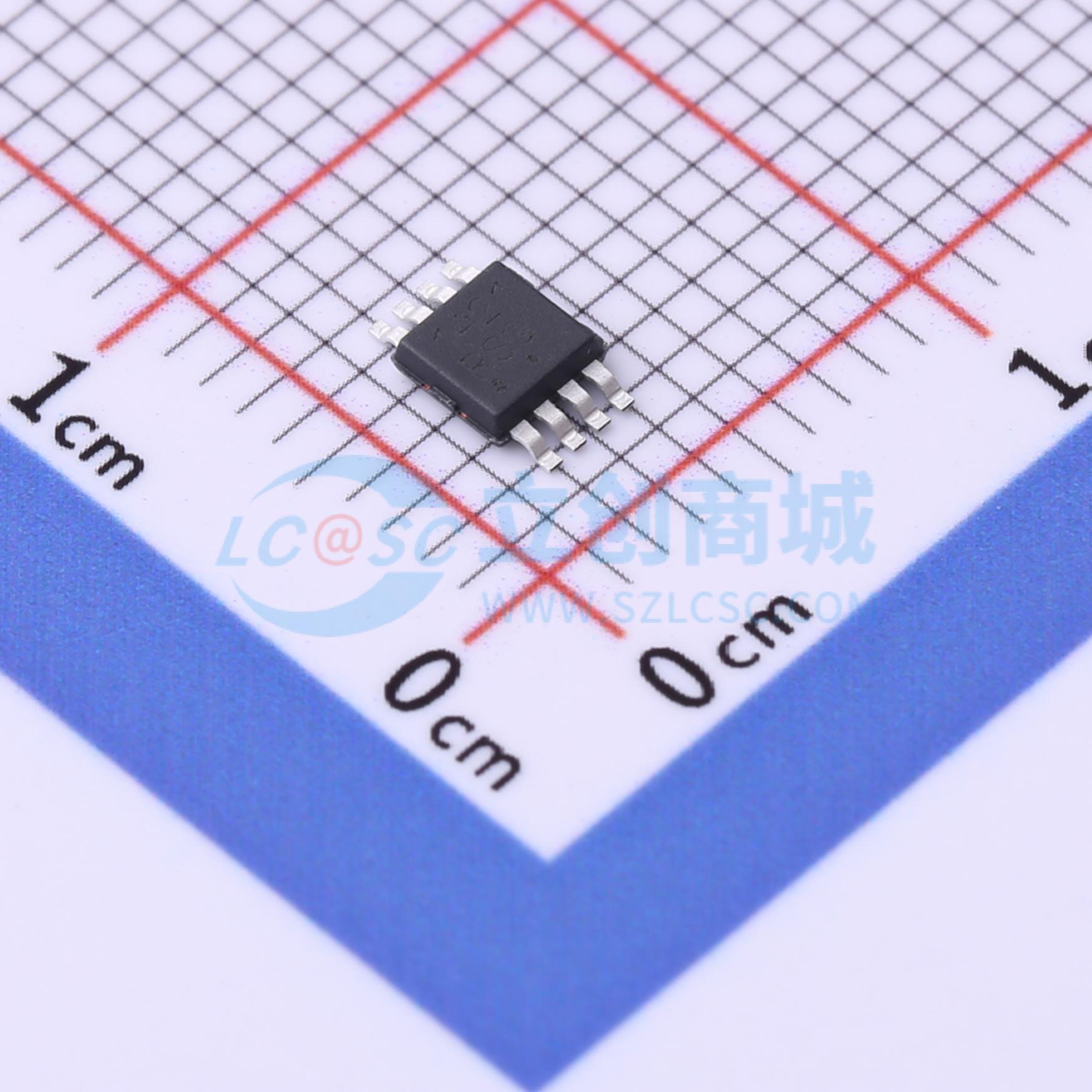

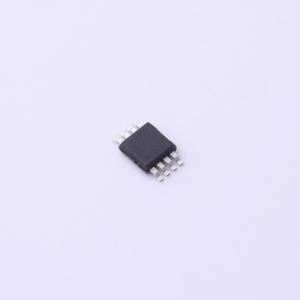

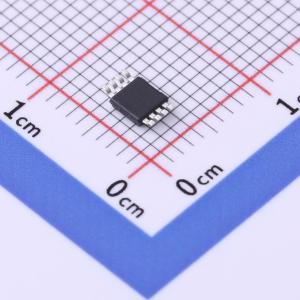

NCP1421DMR2G

NCP1421是一款单片微功耗高频升压开关转换器IC，专为负载高达600 mA的电池供电手持电子产品而设计。它集成了同步整流功能，以提高效率并省去外部肖特基二极管。高开关频率（高达1.2 MHz）允许使用低外形、小尺寸的电感器和输出电容器。当器件禁用时，从LX或BAT到OUT的内部导电路径完全阻断，OUT引脚与电池隔离。这种真关断功能可将关断电流降至典型值仅50 nA。还集成了振铃抑制器，以消除不连续导通模式下的高频振铃。此外，低电量检测器、逻辑控制关断、逐周期电流限制和热关断为各种电池供电应用提供了增值特性。开启所有这些功能后，静态电源电流典型值仅为8.5 μA。该器件采用紧凑、低外形的Micro8封装。

• 高效率：2.5 V输入、200 mA负载下3.3 V输出时效率达94%；2.5 V输入、500 mA负载下3.3 V输出时效率达88%
• 高开关频率，最高可达1.2 MHz（未达到电流限制时）
• 输入电压VIN = 2.5 V、输出电压VOUT = 3.3 V时，输出电流最高可达600 mA
• 真关断功能，可将器件关断电流降至典型值50 nA
• 适用于不连续导通模式的抗振铃振铃抑制器
• 高精度参考输出，1.20 V ±1.5%，当VOUT > 3.3 V时可提供2.5 mA负载电流
• 低静态电流，仅8.5 μA
• 集成低电量检测器
• 开漏低电量检测器输出
• 空载时保证1.0 V启动
• 输出电压在1.5 V至5.0 V之间可调
• 1.5 A逐周期电流限制
• 多功能逻辑控制关断引脚
• 带迟滞功能的片上热关断
• 提供无铅封装

• 个人数字助理（PDA）
• 手持数字音频产品
• 摄像机和数码静态相机
• 手持仪器
• 单节或双节碱性、镍氢、镍镉电池升压至3.0 - 5.0 V，或单节锂离子电池升压至5.0 V
• 数码相机的白光LED闪光灯
