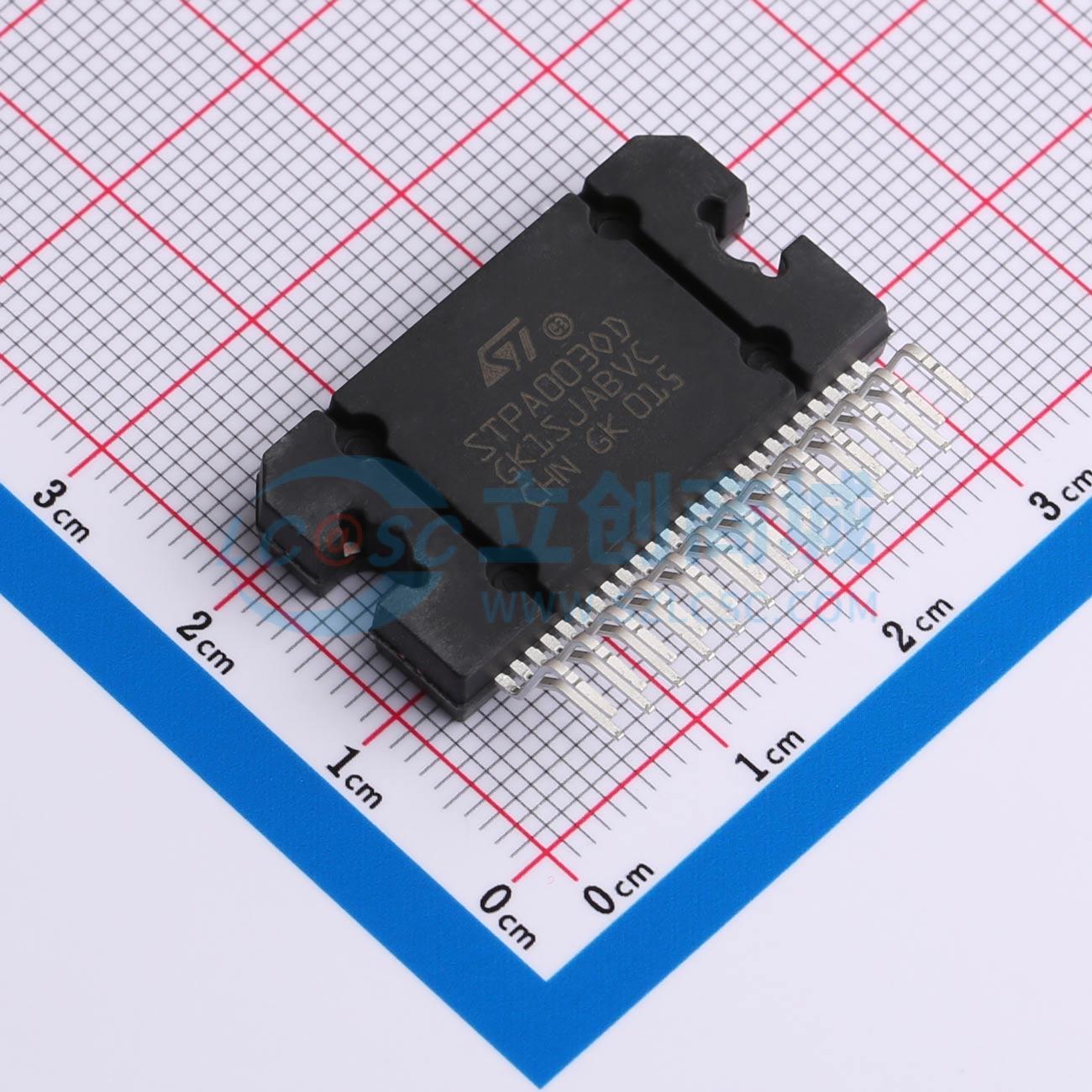

STPA003OD-4WX
STPA003OD-4WX
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 低压操作高音质BTL输出功率放大器，具有出色的GSM抗噪性，支持片段和偏移检测
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPA003OD-4WX
- 商品编号
- C194428
- 商品封装
- Flexiwatt-25
- 包装方式
- 管装
- 商品毛重
- 7.53克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | AB类功放 | |
| 扬声器通道数 | 四声道 | |
| 输出功率 | 85Wx4@2Ω | |
| 工作电压 | 6V~18V |
| 属性 | 参数值 | |
|---|---|---|
| 总谐波失真+噪声(THD+N) | 0.01% | |
| 静态电流(Iq) | 200mA | |
| 工作温度 | -40℃~+105℃ | |
| 电源纹波抑制比(PSRR) | 70dB |
商品概述
STPA003是一款AB类MOSFET音频功率放大器，专为高功率汽车收音机设计。除了出色的输出电流能力和失真性能外，STPA003对多种意外误连接具有极强的耐受性。 它符合最新的原始设备制造商（OEM）低压操作规范（即发动机停止期间所谓的“启停”电池特性）。 它集成了直流偏置检测器，采用Flexiwatt27封装时，还集成了高端驱动器或削波检测器。
商品特性
- 高输出功率能力：
- 最大4x52 W/4 Ω；在14.4 V、1 kHz、10%条件下为4x30 W/4 Ω；最大4x85 W/2 Ω；在14.4 V、1 kHz、10%条件下为4x55 W/2 Ω
- MOSFET输出功率级
- 能够在低压条件下工作（例如：“启停”模式）
- 出色的GSM噪声抗扰度
- 出色的2 Ω驱动能力
- 高保真级失真
- 低输出噪声
- 待机功能和静音功能
- 检测到最低电源电压时自动静音
- 外部元件数量少：– 内部固定增益（26 dB）
- 无需外部补偿
- 无需自举电容
- 板载0.4 A高端驱动器
- 保护功能：输出对地短路、对电源短路、负载两端短路、强感性负载、带软热限幅器的芯片过热、输出直流偏置检测、负载突降电压、意外接地开路、电池反接、静电放电
