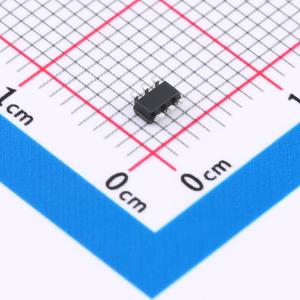

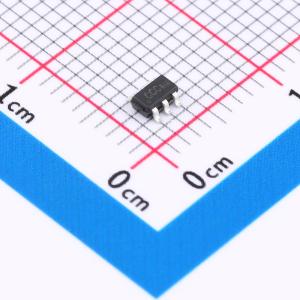

温馨提醒：图片仅供参考，商品以实物为准
TP4057
600mA线性锂离子电池充电器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TP4057是一款采用恒流/恒压工作模式的单节锂电池线性充电器。其SOT23-6封装与较少的外部元件使得TP4057成为便携式应用的理想选择。TP4057可以适合USB电源和适配器电源工作。内部采用了PMOSFET结构，同时兼具防倒充电路，使其无需外部检测电阻及隔离二极管。热反馈可对充电电流进行调节，以便在大功率工作或高环境温度条件下对芯片温度加以限制。充电电压固定在4.2V，充电电流可通过外部电阻进行设置。当充电电流达到最大浮充电压后降至设定值15%时，TP4057将自动终止充电循环。当输入电压被拿掉后，TP4057自动进入一个低电流状态，将电池漏电流降至1uA以下。TP4057内部集成电池防反接功能，可有效防止应用中电池反接造成的芯片损坏。
- 品牌名称
- GOODWORK(固得沃克)
- 商品型号
- TP4057
- 商品编号
- C21713959
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.038767克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4V~6.5V | |
| 最大充电电流 | 500mA | |
| 充电饱和电压 | 4.24V | |
| 放电截止电压 | - | |
| 电池类型 | 锂电池 | |
| 电池节数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 不支持 | |
| 0V电池充电 | 不支持 | |
| 静态电流(Iq) | 40uA | |
| 均衡电流 | - | |
| 接口类型 | - | |
| 功能特性 | 恒压充电；恒流充电；自动再充电；充电终止；软启动；可编程充电电流；过压保护；欠压锁定；涓流充电 |
商品概述
TP4057是一款采用恒流/恒压工作模式的单节锂电池线性充电器。其SOT23-6封装与较少的外部元件使得它成为便携式应用的理想选择。该器件适用于USB电源和适配器电源工作。内部采用PMOSFET结构并集成防倒灌电路，无需外部检测电阻及隔离二极管。热反馈机制可调节充电电流，以便在大功率工作或高环境温度条件下限制芯片温度。充电电压固定为4.2V，充电电流可通过外部电阻设置。当充电电流在达到最大浮充电压后降至设定值的15%时，TP4057将自动终止充电循环。移除输入电压后，TP4057自动进入低电流状态，将电池漏电流降至1μA以下。内部集成的电池防反接功能可有效防止应用中电池反接造成的芯片损坏。充电电流通过连接在PROG引脚与地之间的电阻设定，关系为R_PROG = 1000 / I_CHG，或I_CHG = 1000 / R_PROG。电池充电电流可通过监测PROG引脚电压确定，公式为I_BAT = (V_PROG × 1000) / R_PROG。当BAT引脚电压低于2.8V时，充电器进入涓流充电模式，提供约20%的设定电流。电压升至2.9V以上时进入恒流充电模式，接近4.2V时转入恒压模式。充电终止后，若BAT引脚电压降至4.05V的再充电阈值以下，将开始新的充电循环。
商品特性
- 高达600mA的可编程充电电流
- 无需MOSFET、检测电阻或隔离二极管
- 恒定电流/恒定电压操作，集成在过热情况下实现充电效率最大化的热调节功能
- 直接从USB端口为单节锂离子电池充电
- 精度达1%的4.2V预设充电终止电压
- 用于电池电量检测的充电电流监控器输出
- 自动再充电功能
- 充电状态输出引脚
- 停机模式下的供电电流为40μA
- 2.9V涓流充电阈值
- 软起动限制浪涌电流
- SOT23-6封装
- 电池反接保护
