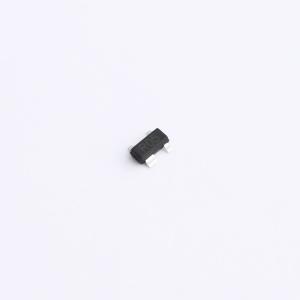

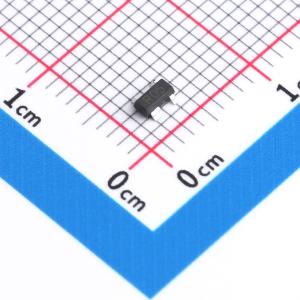

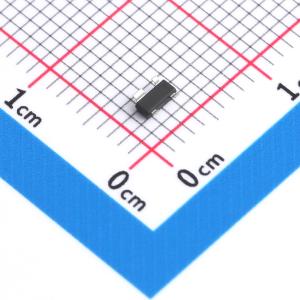

SR05
丝印R05 单向ESD 5V截止 峰值脉冲电流：6A@8/20us 10A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ESD静电防护在高速数据传输接口上提供卓越的静电防护性能，是高集成度电子设备的理想ESD防护组件。
- 品牌名称
- GOODWORK(固得沃克)
- 商品型号
- SR05
- 商品编号
- C21713977
- 商品封装
- SOT-143
- 包装方式
- 编带
- 商品毛重
- 0.0332克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 14V；16V | |
| 峰值脉冲电流(Ipp) | 6A@8/20us；10A@8/20us | |
| 峰值脉冲功率(Ppp) | 90W@8/20us | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 500nA | |
| 通道数 | 双路 | |
| 工作温度 | -55℃~+125℃@(Tj) | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.5pF；1pF |
商品特性
- 90W（8/20μs）峰值脉冲功率
- 低电容ESD保护
- SOT-143封装
- 符合RoHS标准
- 雾锡镀层（无铅）
- 保护两条高速数据线和Vcc
- 符合IEC61000-4-2 4级标准：接触放电>15kV，空气放电>20kV
应用领域
- I²C总线保护
- ISDN S/T接口
- 以太网10/100 BaseT
- 便携式电子设备
- 视频线路保护
- 广域网/局域网设备
- 微控制器输入保护
- USB电源和数据线保护
- T1/E1二次IC侧保护
