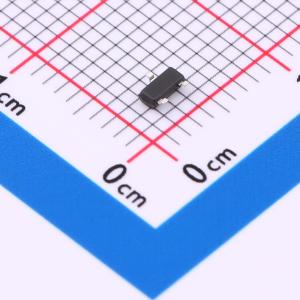

温馨提醒：图片仅供参考，商品以实物为准
PESD1CAN
丝印24M 双向ESD 24V截止 峰值脉冲电流：3A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- ESD静电防护在高速数据传输接口上提供卓越的静电防护性能，是高集成度电子设备的理想ESD防护组件。
- 品牌名称
- GOODWORK(固得沃克)
- 商品型号
- PESD1CAN
- 商品编号
- C21713981
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.0314克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 70V | |
| 峰值脉冲电流(Ipp) | 3A | |
| 峰值脉冲功率(Ppp) | 200W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 25.4V | |
| 反向电流(Ir) | 500nA | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 9pF |
商品特性
- 240瓦峰值脉冲功率（脉冲时间tp = 8/20微秒）
- 双向配置
- 固态硅雪崩技术
- 低钳位电压
- 低漏电流
- IEC 61000 - 4 - 2标准：接触放电±30kV，空气放电±30kV
- IEC 61000 - 4 - 4（电快速瞬变脉冲群）：40A（5 / 50纳秒）
- IEC 61000 - 4 - 5（浪涌）：4A（8/20微秒）
应用领域
- 数据线
- 自动取款机
- 网络
- 电源线
- tAN（待译）
