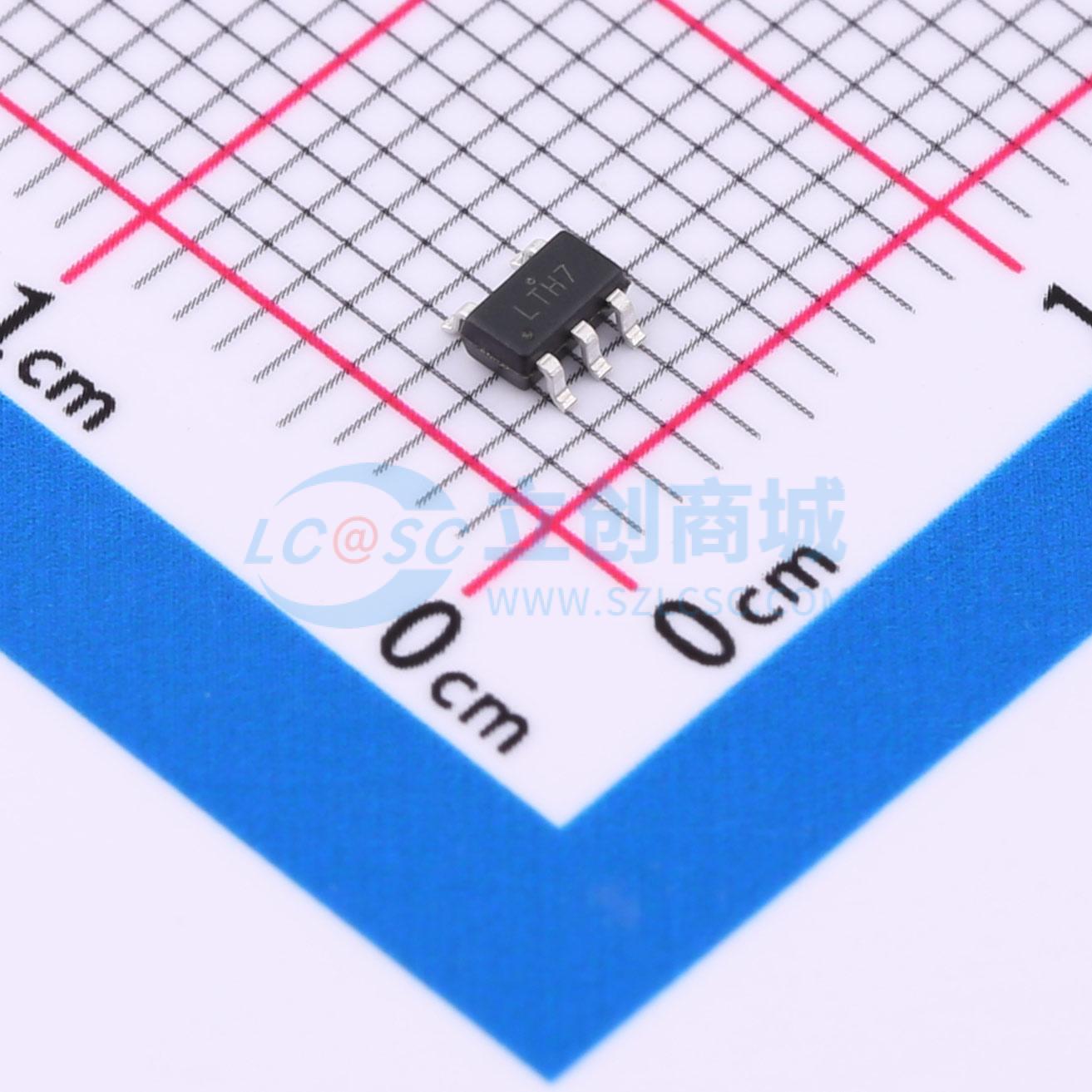

TP4054

500mA线性锂电充电芯片

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 该锂离子电池最大充电电流可达500mA，适用于便携式电子设备等
品牌名称: GOODWORK(固得沃克)
商品型号: TP4054
商品编号: C21713960
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.0385克(g)

商品参数

	属性	参数值
	工作温度	-40℃~+85℃
	电池温度检测	不支持
	0V电池充电	支持
	静态电流(Iq)	75uA
	均衡电流	-
	接口类型	-
	功能特性	恒压充电；恒流充电；自动再充电；充电终止；可编程充电电流；欠压锁定；涓流充电

商品概述

TP4054是一款完整的采用恒定电流/恒定电压单节锂离子电池充电管理芯片。其SOT小封装和较少的外部元件数目使其成为便携式应用的理想器件，可适合USB电源和适配器电源工作。采用内部PMOSFET架构和防倒充电路，无需外部检测电阻器和隔离二极管。热反馈可调节充电电流，限制芯片温度。充电电压固定于4.2V，充电电流可通过电阻器外部设置。当充电电流在达到最终浮充电压后降至设定值1/10时，自动终止充电循环。输入电压断开时，自动进入低电流状态，将电池漏电流降至3uA以下，也可置于关断模式，将供电电流降至45uA。还具备充电电流监控器、欠压闭锁、自动再充电和状态引脚。

商品特性

充电电流最大可调整到500mA
无需MOSFET、检测电阻器或隔离二极管
热带保护的恒定电流/恒定电压操作最大限度保证充电速度而无过热危险
直接从USB端口给单节锂离子电池充电
精度达到±1% (±42mV)的4.2V预设充电电压
2.9V的涓流充电门限，支持0V电池充电
待机模式下的供电电流为75μA
集成完整的充电状态显示，简化外围电路
采用5引脚SOT - 23封装

应用领域

小风扇
电动牙刷
USB电器
充电座
电动工具

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4.5V~7V
	最大充电电流	500mA
	充电饱和电压	4.2V
	放电截止电压	-
	电池类型	锂电池
	电池节数	1
