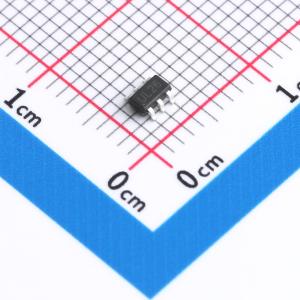

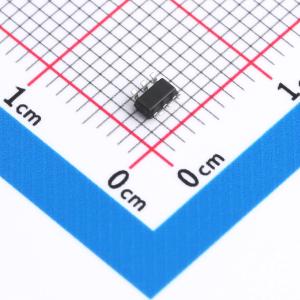

USBLC6-2SC6

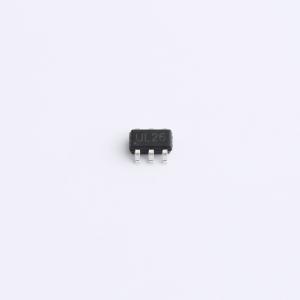

丝印UL26 单向TVS 5V截止峰值脉冲电流：4.5A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ESD静电防护在高速数据传输接口上提供卓越的静电防护性能，是高集成度电子设备的理想ESD防护组件。
品牌名称: GOODWORK(固得沃克)
商品型号: USBLC6-2SC6
商品编号: C21713975
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.037667克(g)

商品参数

商品概述

USBLC6 - 2SC6是一款超低电容TVS阵列，采用领先的单片硅技术，可实现快速响应时间和低ESD钳位电压，使该器件成为保护电压敏感高速数据线的理想解决方案。USBLC6 - 2SC6具有超低电容，典型值为0.6 pF，符合IEC 61000 - 4 - 2（ESD）标准，空气放电±15 kV，接触放电±8 kV。它采用6引脚无铅SOT23 - 6封装。小尺寸、超低电容和高ESD浪涌能力的结合，使其非常适合用于多媒体等高速端口应用。

商品特性

超低电容：典型值0.6 pF（I/O - GND）
超低泄漏：纳安级
低工作电压：5.0 V
最多可保护4条数据线和1条电源线
低钳位电压
符合以下标准：
- IEC 61000 - 4 - 2（ESD）抗扰度测试空气：±20 kV；放电：±15 kV
- IEC61000 - 4 - 5（雷击）4.5 A（8/20 μs）
SOT23 - 6封装
符合RoHS标准

应用领域

显示器和平板显示器
机顶盒和数字电视
视频图形卡
数字视频接口（DVI）
笔记本电脑
PCI Express和串行SATA端口

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 10 个)

个

起订量：10 个3000个/圆盘

总价金额：

￥ 0.00

近期成交65单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	反向截止电压(Vrwm)	5V
	钳位电压	14V
	峰值脉冲电流(Ipp)	4.5A@8/20us
	峰值脉冲功率(Ppp)	60W@8/20us
	击穿电压	6V

	属性	参数值
	反向电流(Ir)	500nA
	通道数	双路
	工作温度	-55℃~+125℃
	防护等级	IEC 61000-4-5；IEC 61000-4-2
	类型	TVS
	Cj-结电容	0.6pF
