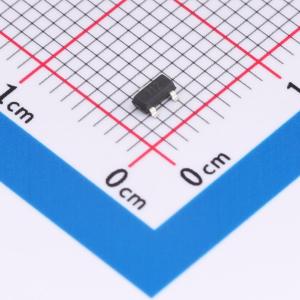

温馨提醒：图片仅供参考，商品以实物为准
SM712
丝印712 双向TVS 12V 7V截止 峰值脉冲电流：7A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ESD静电防护在高速数据传输接口上提供卓越的静电防护性能，是高集成度电子设备的理想ESD防护组件。
- 品牌名称
- GOODWORK(固得沃克)
- 商品型号
- SM712
- 商品编号
- C21713970
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.071633克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 12V；7V | |
| 钳位电压 | 19V；15V；25V；11V | |
| 峰值脉冲电流(Ipp) | 7A@8/20us | |
| 峰值脉冲功率(Ppp) | 150W@8/20us | |
| 击穿电压 | 14.2V；9.4V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 10nA；500nA | |
| 通道数 | 双路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 75pF；45pF |
商品特性
- 150W 峰值脉冲功率（8/20µs）
- 超低泄漏电流：纳安级
- 工作电压：7V 或 12V
- 低钳位电压
- 符合以下标准：
- IEC 61000-4-2（ESD）抗扰度测试 空气放电：±30kV 接触放电：±30kV
- IEC 61000-4-4（EFT）40A（5/50ns）
- IEC 61000-4-5（雷电）7A（8/20µs）
- 符合 RoHS 标准
应用领域
- 无线系统
- 网络
- 便携式仪器
- RS485 端口
