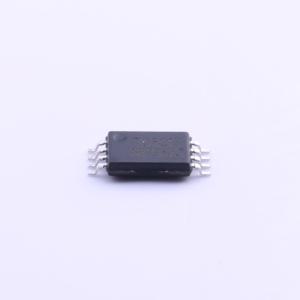

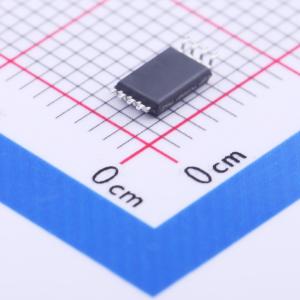

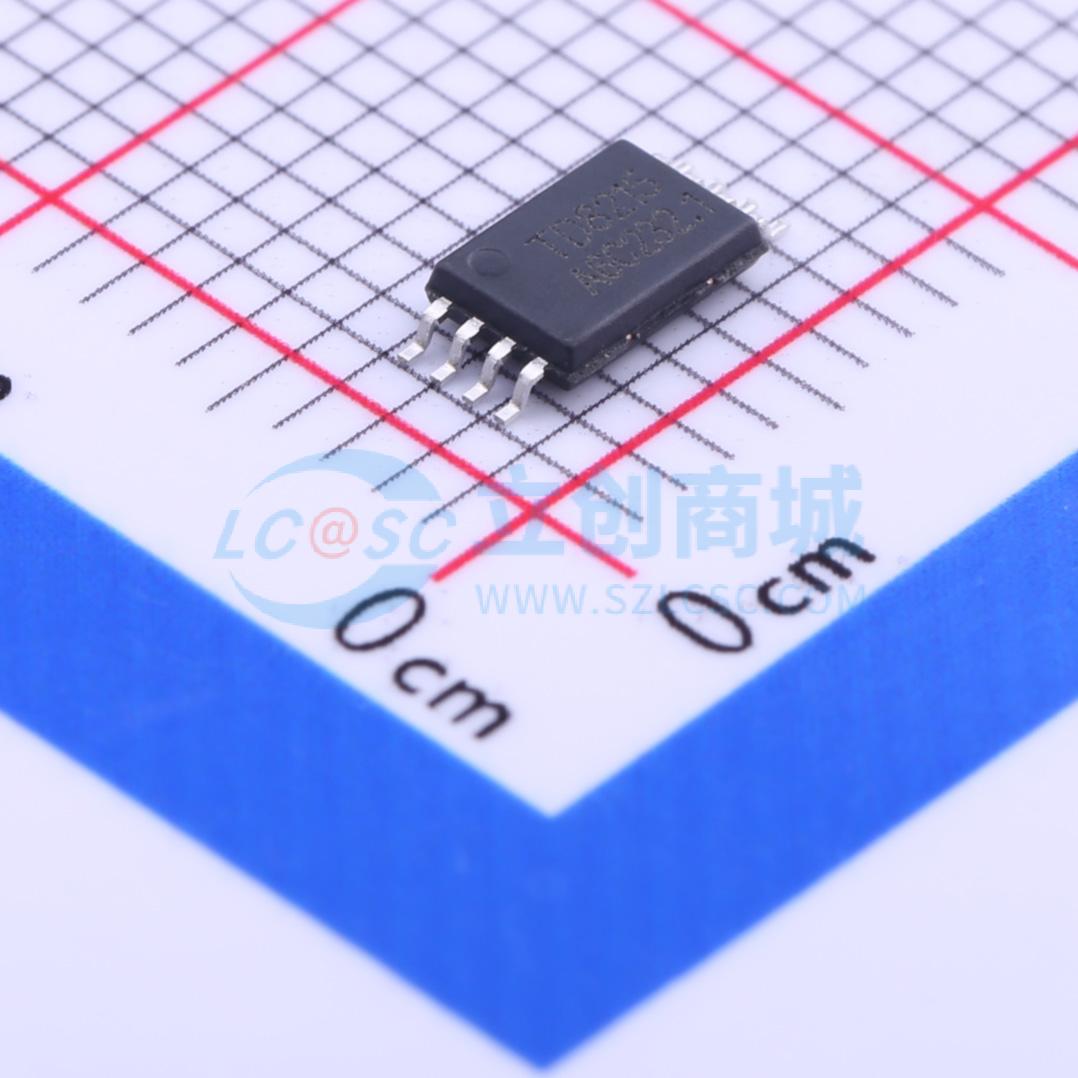

TD8215
升压DC-DC控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TD8215是一款单PWM升压DC-DC控制器,适用于低工作电压应用,集成软启动和短路检测功能。振荡器开关频率可通过外部电容和电阻调整,支持2.5至5.5V的输入电压范围,最大开关频率可达1MHz。具有低工作电流和低关断电流,提供SOP-8和TSSOP-8封装。
- 品牌名称
- Techcode(泰德)
- 商品型号
- TD8215
- 商品编号
- C193230
- 商品封装
- TSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 2.5V~5.5V | |
| 输出电压 | - | |
| 输出电流 | - | |
| 开关频率 | 200kHz~1MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 1mA | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | 可调 |
商品概述
TD8215是一款单PWM升压型DC-DC控制器，适用于低工作电压应用，集成了软启动和短路检测功能。片上振荡器开关频率可通过在OSC引脚外接电容和电阻来调节工作频率。软启动通过外部电容进行调节，该电容设定输入电流斜坡。此外，外部补偿FB引脚可灵活调整动态环路状态，允许使用小型、低等效串联电阻（ESR）的陶瓷输出电容。
商品特性
- 输入电压范围：2.5至5.5V
- 频率可调：最高1MHz
- 集成软启动功能
- 内置短路检测电路（SCP）
- 低工作电流：最大1mA
- 低关断电流：最大1µA
- 欠压锁定
- 封装：SOP-8和TSSOP-8
- 提供无铅环保器件（符合RoHS标准）
应用领域
- LCD显示屏电源
- PDA、PMP、MP3
- 数码相机
