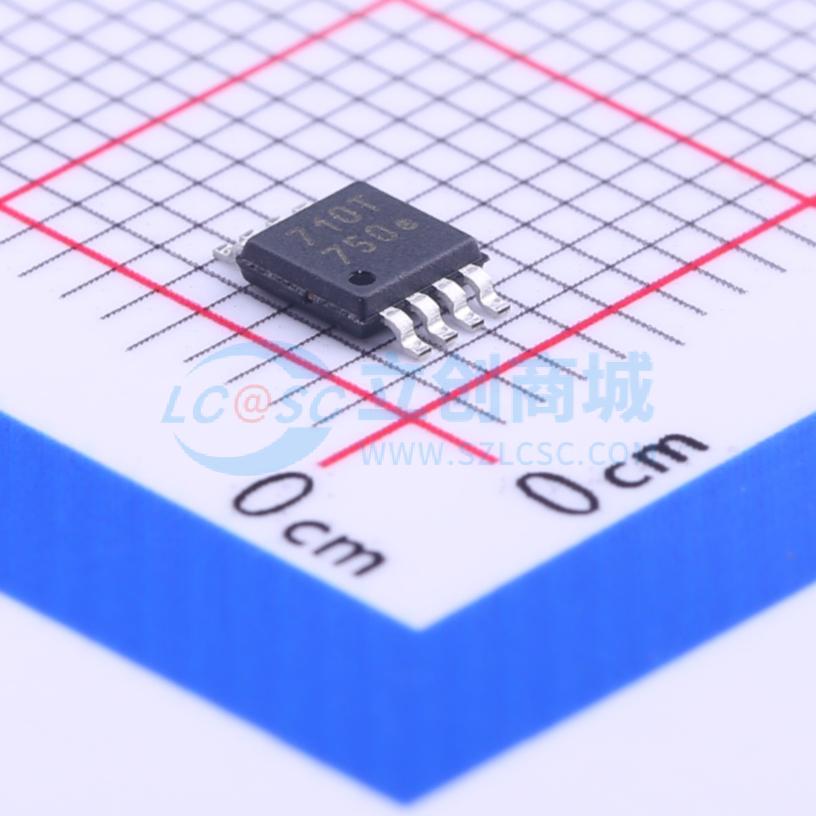

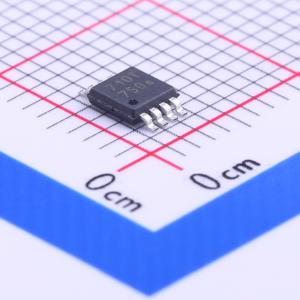

温馨提醒：图片仅供参考，商品以实物为准

IL710T-1E

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: NVE
商品型号: IL710T-1E
商品编号: C224305
商品封装: MSOP-8
包装方式: 管装
商品毛重: 0.07克(g)

商品参数

商品概述

NVE的IL700系列高速数字隔离器是采用NVE获得专利的IsoLoop自旋电子巨磁阻（GMR）技术制造的CMOS器件。独特的陶瓷/聚合物复合隔离层提供了出色的隔离性能和几乎无限的隔离层使用寿命。对称磁耦合隔离层的典型传播延迟仅为10 ns，脉冲宽度失真低至300 ps（0.3 ns），达到了所有隔离器中的最佳规格。典型的50 kV/μs瞬态抗扰度无与伦比。IL710非常适合用于PROFIBUS、RS - 485和RS - 422等隔离应用。 IL710有8引脚MSOP、SOIC和PDIP封装可供选择。 IL710S是同类型中速度最快的隔离器，典型数据速率为150 Mbps。标准级和S级器件的工作温度范围为 - 40℃至 + 100℃。T级器件的工作温度范围为 - 40℃至 + 125℃。MSOP V系列版本在超小型封装中提供完整的2500 VRMS隔离。

商品特性

高速：典型值150 Mbps（IL710S）
2500 VRMS隔离电压
每VDE V 0884 - 10标准600 VRMS工作电压
典型50 kV/μs；最小30 kV/μs共模瞬态抗扰度
无载波或时钟，低EMI辐射和敏感度
典型每通道1.2 mA静态电流
典型脉冲宽度失真300 ps（IL710S）
100 ps脉冲抖动
2 ns通道间偏斜
典型传播延迟10 ns
隔离层使用寿命44000年
出色的抗磁干扰能力
通过VDE V 0884 - 10认证；获得UL 1577认可
8引脚MSOP、SOIC和PDIP封装

应用领域

数字现场总线
RS - 485和RS - 422
接地环路消除
外设接口
串行通信
逻辑电平转换
IEC 61010 - 1第3版涵盖的设备
5 kVRMS额定的IEC 60601 - 1医疗应用

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(100个/管，最小起订量 1 个)

个

起订量：1 个100个/管

近期成交0单

	属性	参数值
	商品目录	数字隔离器
	正向通道数	1
	反向通道数	0
	最大数据速率	110Mbps

	属性	参数值
	隔离电压(Vrms)	2500
	CMTI(kV/us)	50kV/us
	工作温度	-40℃~+125℃
