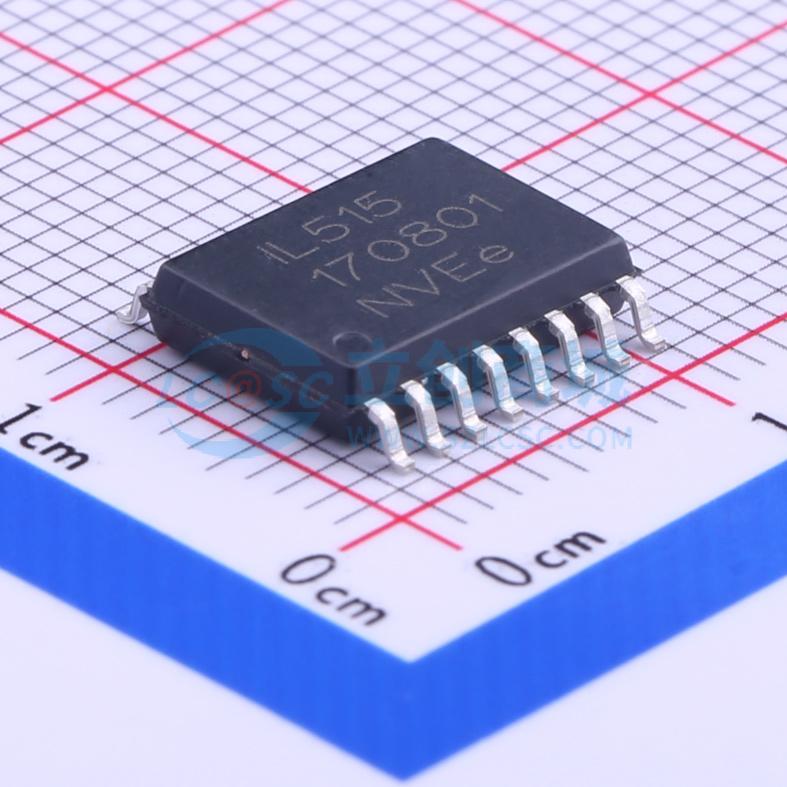

IL515E
IL515E
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 隔离器是低成本隔离器，工作速度高达 2 Mbps，工作温度范围为 -40°C 至 85°C。设备采用 NVE 获得专利的 IsLoop 自旋电子巨磁阻 (GMR) 技术。独特的陶瓷/聚合物复合屏障可提供出色的隔离效果和几乎无限的屏障寿命。
- 品牌名称
- NVE
- 商品型号
- IL515E
- 商品编号
- C224333
- 商品封装
- SOIC-16-300mil
- 包装方式
- 管装
- 商品毛重
- 0.34克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字隔离器 | |
| 正向通道数 | 4 | |
| 反向通道数 | 0 | |
| 最大数据速率 | 2Mbps | |
| 默认输出 | - | |
| 隔离电压(Vrms) | 1000 |
| 属性 | 参数值 | |
|---|---|---|
| CMTI(kV/us) | 50kV/us | |
| 工作温度 | -40℃~+85℃ | |
| 工作电压(VCCA) | 3V~5.5V | |
| 工作电压(VCCB) | 3V~5.5V | |
| 传播延迟(tpd) | 25ns |
商品概述
IL500系列隔离器是低成本隔离器，在-40℃至85℃的工作温度范围内，运行速度可达2 Mbps。这些器件采用了NVE公司获得专利的IsoLoop自旋电子巨磁阻（GMR）技术。独特的陶瓷/聚合物复合隔离层提供了出色的隔离性能，且隔离层寿命几乎无限。
商品特性
- 最高速度2 Mbps
- 直流校正
- 3 V至5 V电源供电
- 每通道典型静态电流1.3 mA
- 工作温度范围-40℃至85℃
- 典型共模瞬态抗扰度50 kV/μs；最小30 kV/μs
- 1000 VRMS/1500 VDC高耐压
- 隔离层寿命44000年
- 脉冲宽度失真10 ns
- 传播延迟25 ns
- 低电磁兼容性影响
- 8引脚MSOP和SOIC封装；0.15英寸、0.3英寸和真正8 mm的16引脚SOIC封装
- 通过UL 1577认证；符合IEC 60747-5-5（VDE 0884）标准
应用领域
- 模数转换器（ADCs）和数模转换器（DACs）
- 数字现场总线
- RS-485和RS-422
- 多路复用数据传输
- 数据接口
- 板对板通信
- 数字降噪
- 接地环路消除
- 外设接口
- 并行总线
- 逻辑电平转换
