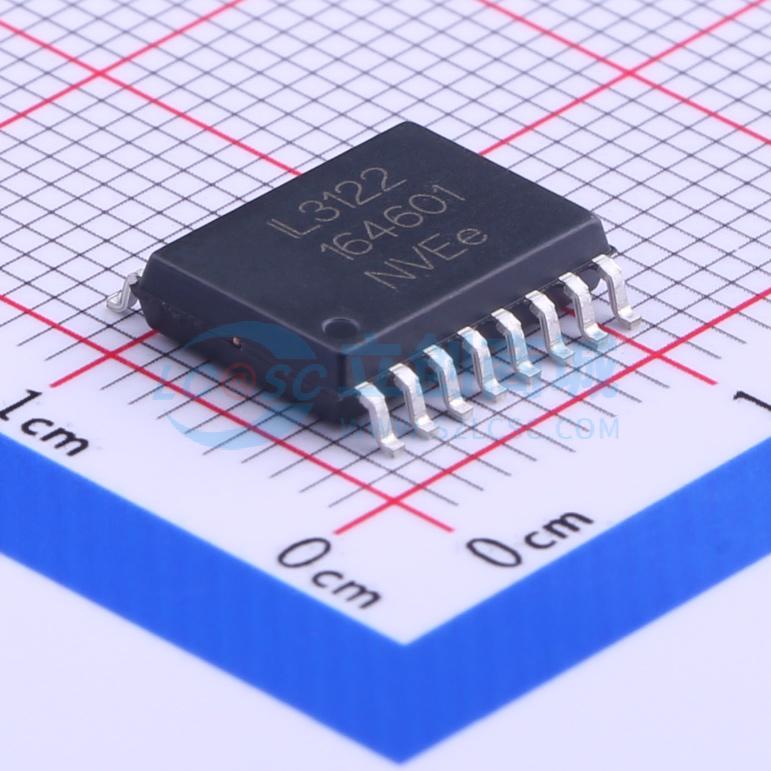

IL3122E
低成本无源输入RS-485和RS-422隔离收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是电流隔离的差分总线收发器，设计用于通过平衡传输线进行双向数据通信。采用NVE获得专利的IsoLoop自旋电子巨磁电阻（GMR）技术。能在长电缆上实现出色的数据完整性。还与3V输入电源兼容，允许在无额外电平转换的情况下连接标准微控制器。具有限流和热关断功能，可防止输出短路和总线争用，避免产生过大的功耗。接收器还采用了“开路故障保护”设计，可确保在总线线路断开或“浮动”时，R端为逻辑高电平。
- 品牌名称
- NVE
- 商品型号
- IL3122E
- 商品编号
- C224339
- 商品封装
- SOIC-16-300mil
- 包装方式
- 管装
- 商品毛重
- 0.34克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离式RS485/422收发器 | |
| 最大数据速率 | 5Mbps | |
| 通讯模式 | 全双工 | |
| 隔离电压(Vrms) | 2500 | |
| CMTI(kV/us) | 20kV/us | |
| 驱动器数 | 1 | |
| 接收器数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流 | - | |
| 节点数 | 32 | |
| 静电保护 | - | |
| 功能特性 | 失效保护电路；总线故障检测 | |
| 逻辑侧工作电压 | 3V~5.5V | |
| 总线侧工作电压 | 4.5V~5.5V | |
| 工作温度 | -40℃~+85℃ |
