商品概述

CC2544 是一款经优化的针对数据速率高达2Mbps 且使用低物料清单成本制造的USB 应用的片上系统(SoC) 解决方案。CC2544 将处于领先地位的RF 收发器的出色性能与一个单周期8051 兼容CPU，32KB 系统内可编程闪存存储器，高达2KB RAM，和很多其它功能强大的特性组合在一起。CC2544 与CC2541/CC2543/CC2545 兼容。它采用带有SPI/UART/USB 接口的5mm x 5mm QFN32 封装。供货时，CC2544 带有完整参考设计。

商品特性

射频(RF)部分：
- 单芯片2.4GHz RF 收发器和微控制器(MCU)
- 数据速率和调制格式：2Mbps 高斯频移键控(GFSK)，320kHz 偏差；2Mbps GFSK，500kHz 偏差；1Mbps GFSK，160kHz 偏差；1Mbps GFSK 250kHz 偏差；500kbps 最小频移键控(MSK)；250kbps GFSK，160kHz 偏差；250kbps MSK
- 出色的链路预算，无需外部前端即可实现长距离通信
- 高达4dBm 的可编程输出功率
- 出色的接收器灵敏度（2Mbps 时为 -88dBm）
- 适用于符合世界范围内的射频标准的系统：ETSI EN 300 328 和EN 300 440 2 类（欧洲），FCC CFR47 15 部分（美国），和ARIB STD - T66（日本）
- 精确的接收到的信号强度指示器(RSSI)功能
布局：
- 极少的外部组件
- 提供参考设计
- 32 引脚5mm x 5mm 四方扁平无引线(QFN)（8 个通用I/O 引脚）封装
低功率：
- 激活模式RX：22.5mA
- 激活模式TX (0dBm)：27mA
- 功率模式1（4µs 唤醒）：1mA
- 宽泛的电源电压范围
- 3.3V 低压降(LDO)输出
- 电源范围：2V - 3.6V
- USB 5V 稳压器：4V - 5.5V
微控制器：
- 具有代码预取功能的高性能和低功率8051 微控制器内核
- 32KB 闪存程序内存
- 2KB SRAM
- 支持硬件调试
- 扩展基带自动化，包括自动确认和地址解码
外设：
- 全速USB 2.0
- 6 个端点（端点0 和5 个输入/输出端点）
- 用于D+的内部上拉
- 5V 至3.3V 稳压器
- 强大的两通道DMA
- 通用定时器（1 个16 位，2 个8 位）
- 无线电定时器，40 位
- 红外(IR)生成电路
- 几个振荡器：32MHz 晶体振荡器；16MHz RC 振荡器；32MHz RCOSC
- 具有捕捉功能的32kHz 睡眠定时器
- 高级加密标准(AES)安全协处理器
- 通用异步收发器(UART)/串行外设接口(SPI)
- 串行接口
- 8 个通用I/O 引脚（6×4mA 和2×20mA 驱动强度）
- 安全装置定时器
- 真随机数生成器

应用领域

私有的2.4 GHz 系统
人机接口器件（USB 软件保护器）
消费类电子产品

	属性	参数值
	商品目录	无线收发芯片
	频率范围	2.38GHz~2.495GHz
	接口类型	SPI；USB；UART
	工作电压	2V~3.6V
	输出功率	4dBm
	数据速率	2Mbps

	属性	参数值
	发射电流	27mA
	灵敏度	-88dBm
	接收电流	22.5mA
	典型应用频率	2.4GHz
	工作温度	-40℃~+85℃
	类型	收发器

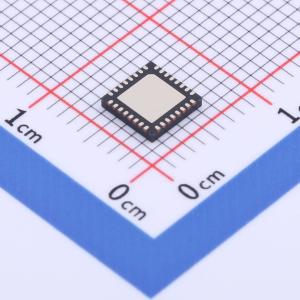

CC2544RHBR
